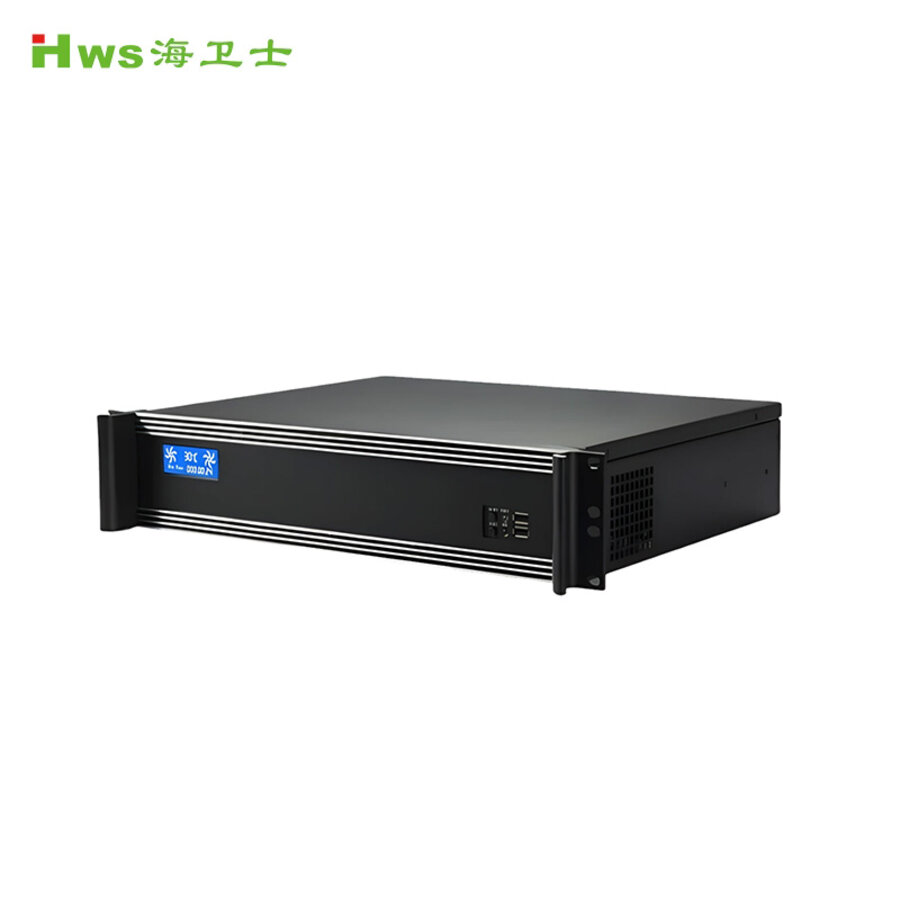

HW-S2DQ670E
2U上架式工控机
采用 Intel Q670E 芯片组，可通过扩展模块灵活拓展接口，广泛应用于工业自动化、数据采集、智能交通等多行业。
1、支持 Intel LGA1700 构架，兼容 12/13 代酷睿 / 奔腾 / 赛扬处理器。
2、2 个 DDR5 4800/5600MHz SO-DIMM 插槽，最大支持 64GB 内存。
3、配备 HDMI 显示接口，8 个 Intel 2.5GbE 网口，8 个 USB 口（含 USB3.2 Gen1/Gen2）。
4、3 个 RS232 COM 口，4 个 SATA3.0+2 个 M.2 NVMe 存储接口。
5、支持 4G 模块 + SIM 卡扩展，8-bit GPIO，250W 额定电源（可选 300W 冗余电源）。
6、工作温度 0~60℃，兼容 Windows10/11、Linux 等操作系统。
产品详情
下载专区
配置参数
| 型号 | HW-S2DQ670E |
| 芯片组 | Intel Q670E芯片组 |
| CPU | LGA1700、12/13代Intel酷睿™13/15/17/奔腾/赛扬处理器 |
| 内存 | 支持2个DDR5 4800/5600MHZSO-DIMM内存插槽、支持64GB |
| 显示 | 1个HDMI接头(可选)、分辨率1920*108060Hz |
| 硬盘 | 4个SATA3.0 6Gb/s(其中SATA4与M.2 MKey 2280共信号)；1个M.2M Key 2242/2280、支持NVME；1个M.2MKey2280、支持NVME |
| 网络 | 1个Intel1225-LM2.5GbE网口、7个Intel*1225-V2.5GbE网口 |
| 扩展 | 1个PCleX4插槽:1个M.2EKey2230、支持CNVi；1个M.2BKey 3042、支持4G模块、1个SIM卡槽(与B Key插槽一起才能工作) |
| COM | 1个RS232(RJ45Tpye、I/0接口)、2个RS232(内部引出) |
| USB | 2个USB3.2 Gen1、2个USB3.2 Gen2、4个USB2.0(内部引出) |
| GPIO | 8-bit |

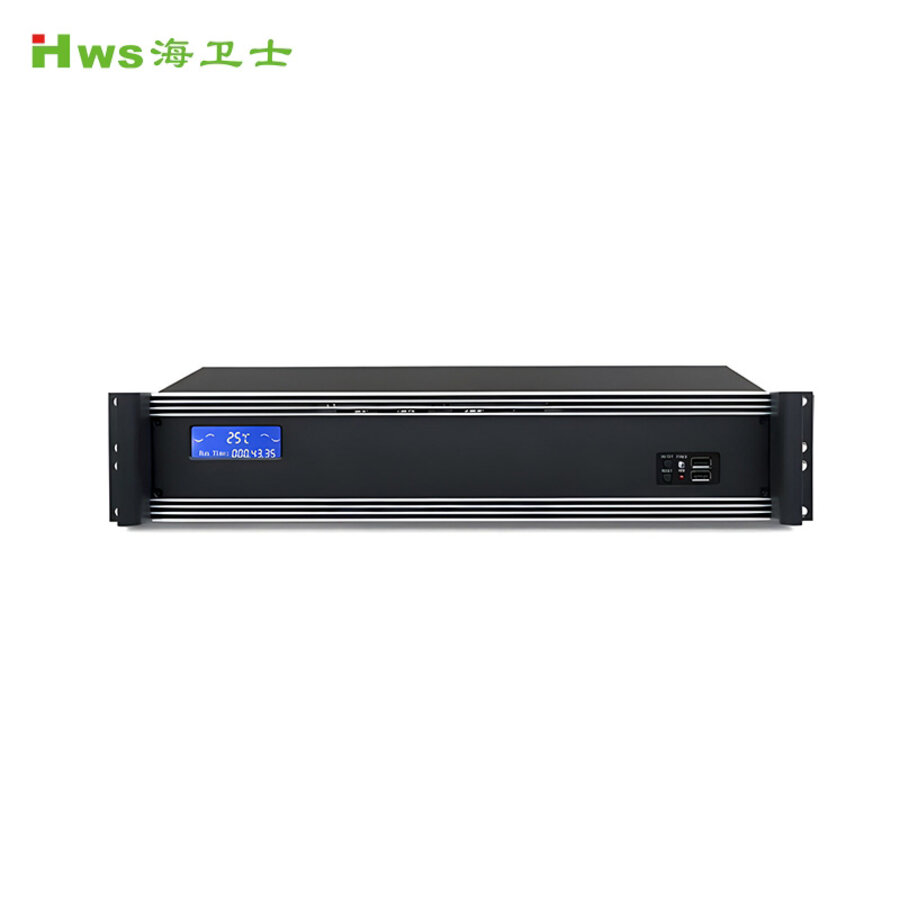

| I/O前面板接口 | 2个USB2.0口、1个电源按钮、1个复位按钮、1个电源指示灯1个硬盘指示灯 |
| I/O后面板接口 | 8个RJ45 2.5GbE网口、3个RS232、4个USB3.2、2个USB2.0、1个电源按钮、1个电源指示灯、1个硬盘指示灯 |
| 环境 | 操作温度 0~60℃℃ |
| 电源 | 250W额定功率电源(可更换为300W冗余电源) |
| 机箱尺寸 | 430(带耳朵482)*500*90mm(宽*深*高) |
| 整机重量 | 约15公斤 |
| 操作系统 | Windows10/11、Linux等操作系统 |
