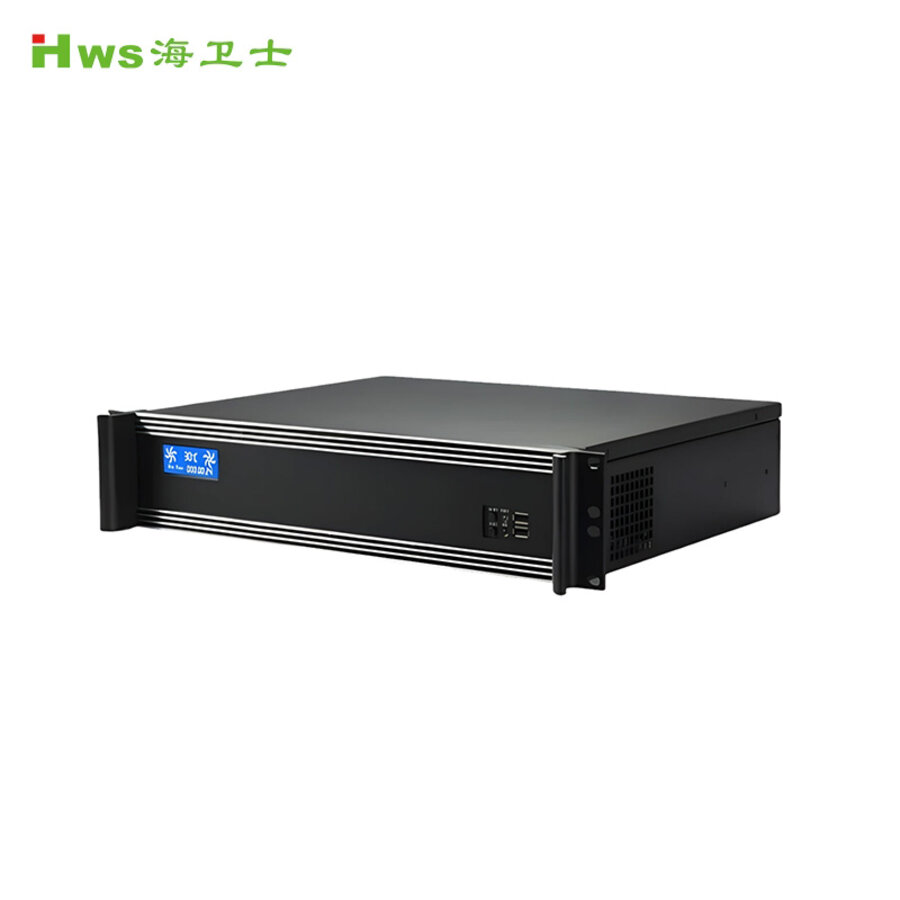

HW-S2BH610
2U上架式工控机
采用 Intel H610 芯片组，支持灵活扩展，广泛应用于工业自动化、数据采集等多行业
1、兼容酷睿 6-14 代 i3/i5/i7 处理器，内存最高支持 64GB DDR4，适配不同性能需求
2、配备 VGA/HDMI/DVI（部分含 eDP）多显示接口，2 个 Intel 千兆网口（I225-V+I219-LM）
3、6 个 COM 口（含 RS232/485/422 规格），最多 10 个 USB 口（含 USB3.2 Gen1），丰富外设接口
4、3-4 个 SATA3.0+M.2/mSATA 存储接口，多 PCIe/PCI 扩展插槽（部分支持 WIFI/4G+SIM 卡）
5、500W 额定电源，工作温度 0-60℃，支持 Windows/Linux/Server 多系统
产品详情
下载专区
配置参数
| 名称 | 版本1 | 版本2 | 版本3 |
| 型号 | HWS-S2BH61 | HWS-S2BH61 | HWS-S2BH61 |
| CPU | 支持酷睿6/7/8/9代i3/i5/i7处理器 | 支持酷睿10/11代i3/i5/i7处理器 | 支持酷睿12/13/14代i3/i5/i7处理器 |
| 内存 | 支持32G DDR4 | 支持64G DDR4 | 支持64G DDR4 |
| 硬盘 | 3个SATA3.0、1个mSATA | 4个SATA3.0、1个M.2 M Key 2242/2280(SATA信号) | 3个SATA3.0、1个M.2 M-key 2242/2280(PCIex2/SATA、默认SATA、支持SATA SSD) |
| 显示 | 1个VGA口、1个HDMI口、1个DVI口、另外1个eDP可选 | 2个HDMI1.4、1个VGA | 1个VGA口、1个HDMI口、1个DVI口 |
| 网口 | 1个Intel I225-v千兆网口、1个Intel I219-LM千兆网口 | 1个Intel I225-v千兆网口、1个Intel I219-LM千兆网口 | 1个Intel I225-v千兆网口、1个Intel I219-LM千兆网口 |
| 串口 | 6个COM口(2个支持RS232/485) | 6个COM口(2个RS232/422/485、4个RS232内部引出) | 6个COM口(5个内部引出、2个支持RS232/485) |
| USB | 10个USB口(4个USB3.0) | 8个USB口【4个USB3.2 Gen1、4个USB2.0(2个需内部引出)1个USB2.0垂直内部可选】 | 9个USB口【4个USB3.0、4个USB2.0(2个需内部引出)1个USB2.0垂直内部可选】 |
| 扩展 | 1个PCleX16、1个PCleX4、1个PCleX1、4个PCI、1个Mini PCle(支持WIFI+4G/3G)、1个SIM卡槽 | 1个PCleX16、1个PCleX4、5个PCI | 1个PCleX16、3个PCleX4、3个PCI |
| 并口 | 1个 | 1个(与16路GPI0共构) | ------------ |
| GPIO | 8-bit | 16-bit | ------------ |

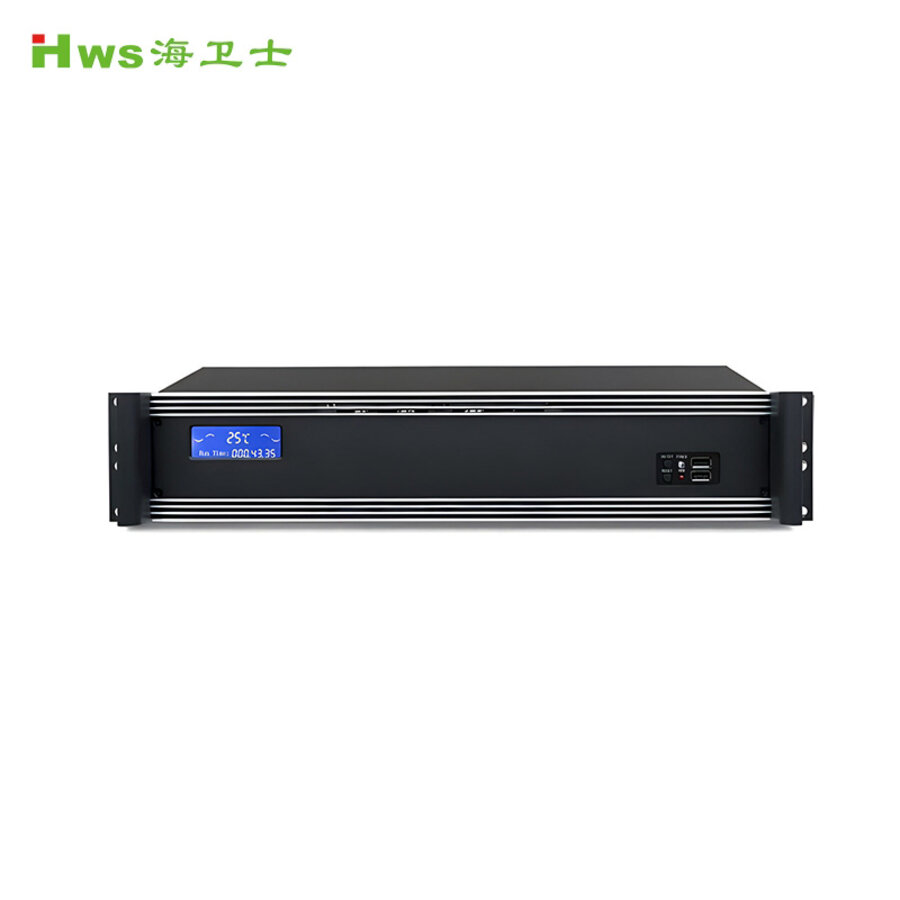

| I/O前面板接口 | 2个USB2.0、1个电源按键、2个指示灯 | 2个USB2.0、1个电源按键、2个指示灯 | 2个USB2.0、1个电源按键、2个指示灯 |

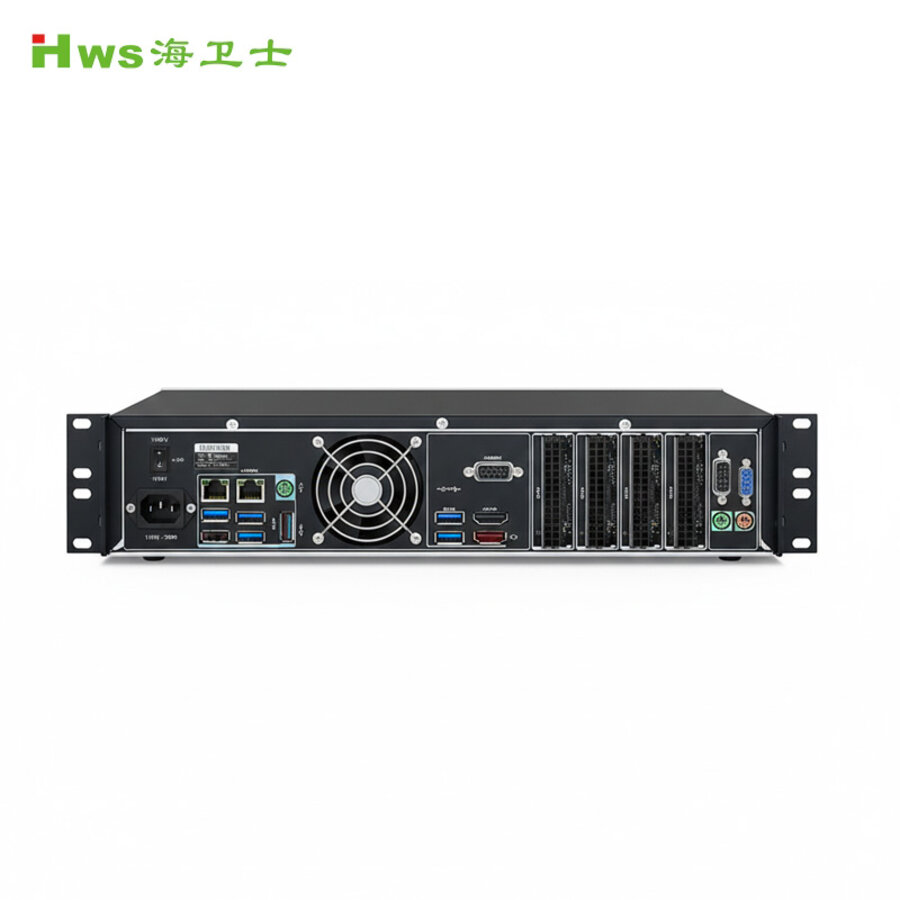

| I/O后面板接口 | 1个PS/2、2个USB2.0、4个USB3.0、1个VGA口、1个HDMI口、1个DVI-D口、6个COM口、2个千兆网口、3个音频口、1个LPT口 | 1个PS/2、4个USB3.2、2个USB2.0、2个RJ45、1个VGA、2个HDMI、3个音频口、6个COM口、1个并口 | 1个PS/2、2个USB2.0、1个VGA、1个DVI-D、1个HDMI、6个COM、2个LAN、4个USB3.0、3个音频接口 |
| 电源 | 500W额定电源 | 500W额定电源 | 500W额定电源 |
| 机箱尺寸 | 430(带耳朵480)*450*88mm(宽*深*高) | 430(带耳朵480)*450*88mm(宽*深*高) | 430(带耳朵480)*450*88mm(宽*深*高) |
| 整机重量 | 约12Kg | 约12Kg | 约12Kg |
| 操作系统 | Windows 7/8/10、Server 2008/2012、Linux | Windows10/11、 Linux | Windows10/11、 Linux |
| 工作温度 | 0-60℃ | ||
