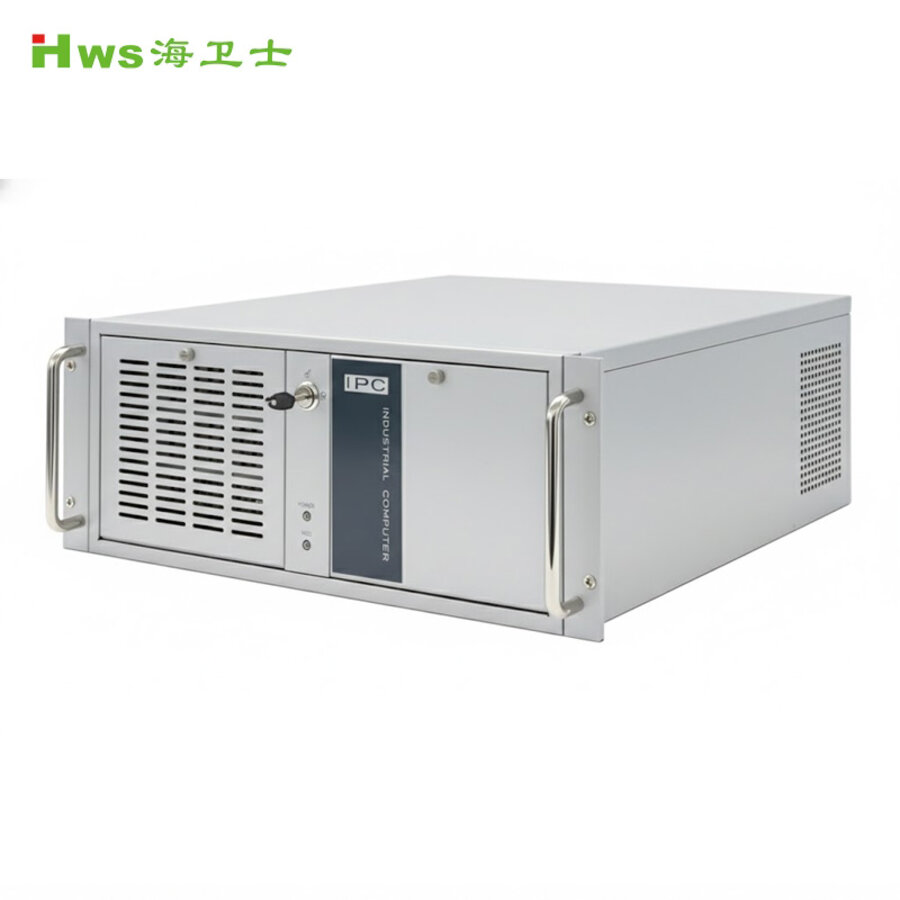

HW-S4BH81M
4U上架式工控机
采用 Intel H81 芯片组，可通过丰富接口与插槽灵活扩展，广泛应用于工业自动化、数据采集、运动控制等多行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 处理器。
2、2 个 DDR3 1333/1600MHz SDRAM 插槽，最大支持 16GB 内存。
3、配备 VGA/DVI-D 双显示接口，2 个 RTL8111E 千兆网口。
4、10 个 RS232 COM 接口 + 1 个 LPT 并口，10 个 USB 口（8 个 USB2.0、2 个 USB3.0）。
5、2 个 SATAII+2 个 SATAIII 存储接口，4-bit 双向 GPIO。
6、含 2 个 PCI+1 个 PCI-E x16+1 个 PCI-E x1 扩展插槽，300W 额定功率（可升级 550W 冗余电源）。
7、支持 Line-in/Line-out/Mic-in 音频接口
8、兼容 Windows XP/7/8/10、Server 2008/2016、Centos、Ubuntu 等系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M |
| 芯片组 | Intel H81芯片组 |
| CPU | LGA1150构架、支持英特尔 酷睿 4代i3/i5/i7处理器 |
| 内存 | 2*240pin DDR3 1600/1333MHz SDRAM 内存插槽、支持16G |
| 显示 | 1个VGA接口、1个DVI-D接口 |
| 硬盘 | 2个SATAII接口、2个SATAIII接口 |
| 网络 | 2个RTL8111E千兆网口 |
| 扩展 | 2个PCI插槽、1个PCI-E*1插槽、1个PCI-E*16插槽 |
| COM | 10个 RS232 COM接口 |
| USB | 8个USB 2.0接口、2个USB 3.0接口 |
| 并口 | 1个LPT接口 |
| GPIO | 4-bit Dl、4-bit DO |

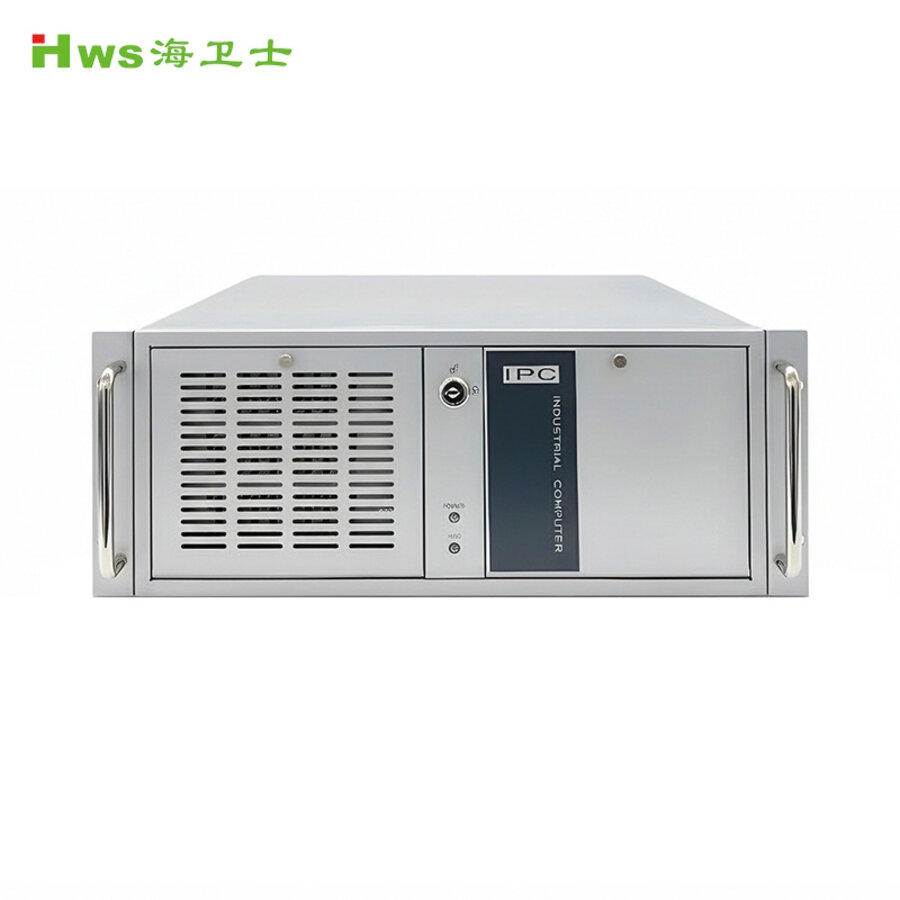

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位 |

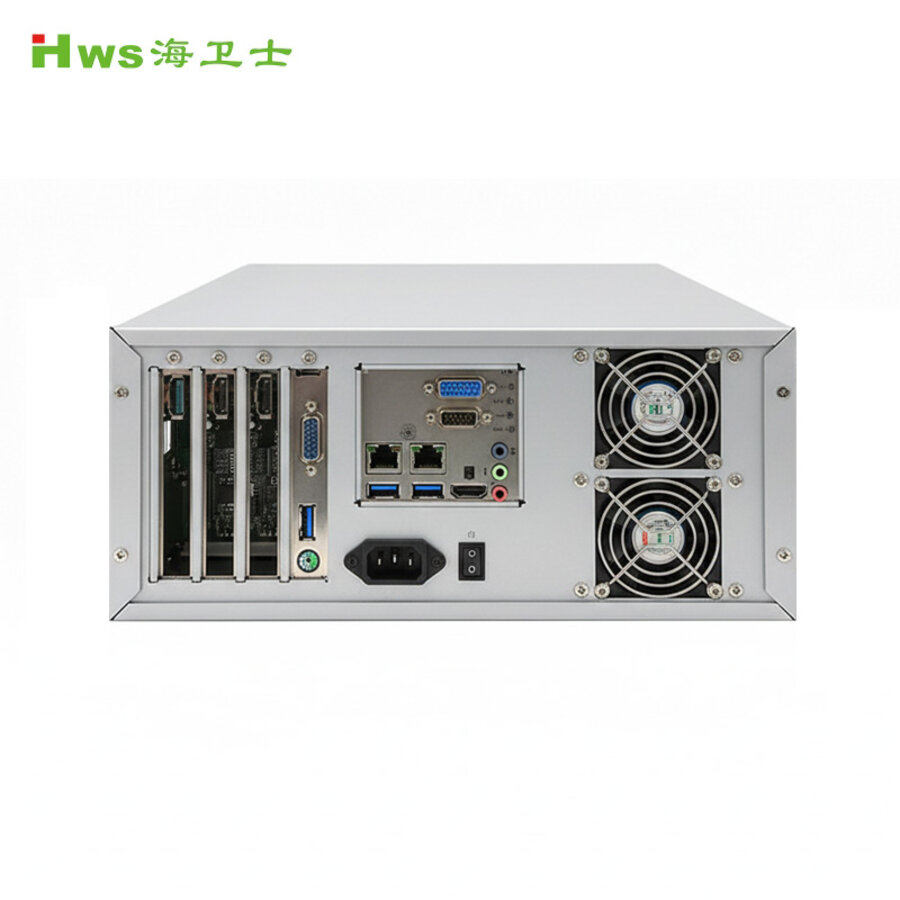

| 后面板I/O | 2个千兆网口、VGA接口、DVI-D接口、2个USB3.0口、6个USB2.0口、3个音频接口、10个COM口 |
| 音频 | Line-out接口、Line-in接口、Mic-in接口 |
| 声卡 | ----------------------------------- |
| 电源 | 300W额定功率(可更换550W冗余电源) |
| 机箱尺寸 | 430(带耳朵480)*470*176 mm(宽*深*高) |
| 整机重量 | 约12.9kg |
| 系统支持 | Windows XP、Windows 7、Windows 8、Windows 10、Windows Server2008/2016、Centos、ubuntu等 |
