HW-S4BH61M1

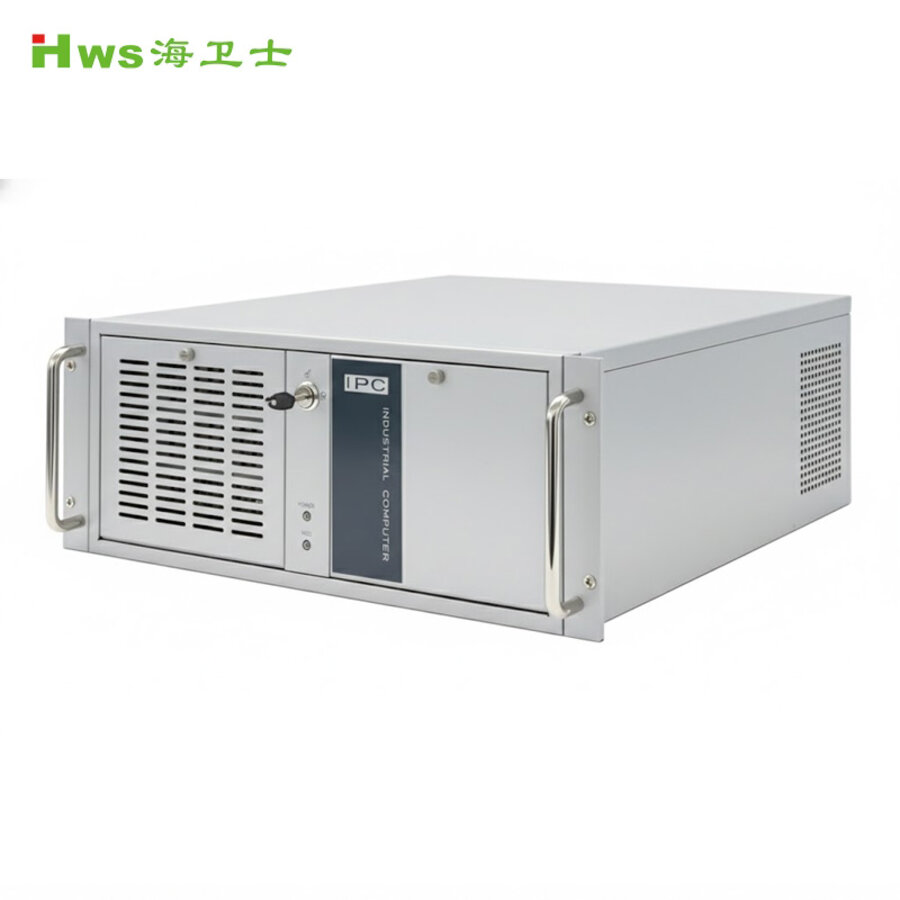

4U上架式工控机
采用 Intel H61 芯片组，可通过丰富接口与插槽灵活扩展，广泛应用于工业自动化、数据采集、运动控制等多行业。
1、支持 Intel LGA1155 针构架，兼容酷睿 3 代 i7 处理器。
2、2 个 DDR3 1066/1333MHz DIMM 插槽，最大支持 16GB 内存。
3、配备 VGA/DVI-D 双显示接口，2 个 Realtek RTL8111E 千兆网口。
4、6 个 COM 口（2 个 RS232/422/485、4 个 RS232）+1 个 LPT 并口，8 个 USB2.0 接口。
5、4 个 SATAII 存储接口，4-bit 双向 GPIO，含 5 个 PCI+1 个 PCI-E x16+1 个 PCI-E x1+1 个 Mini-PCle 扩展插槽。
6、300W 额定功率，搭配 Realtek ALC887 声卡，兼容 Windows XP/7/8/10、Server 2003/2008、Linux 等系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH61M1 |
| 芯片组 | Intel H61芯片组 |
| CPU | 支持LGA1155针、支持Intel酷睿3代i7处理器 |
| 内存 | 2*240pin DDR3 1066 /1333DIMM内存插槽、支持16G |
| 显示 | 1个VGA接口、1个DVI-D接口 |
| 硬盘 | 4个SATA II接口 |
| 网络 | 2个Realtek RTL8111E千兆网口 |
| 扩展 | 5个PCI插槽、1个PCI-E*16插槽、1个PCI-E*1插槽、1个Mini-PCle插槽 |
| COM | 6个COM接口(2个232/422/485、4个232) |
| USB | 8个USB2.0 |
| 并口 | 1个LPT接口 |
| GPIO | 4-bit Dl、4-bit DO |

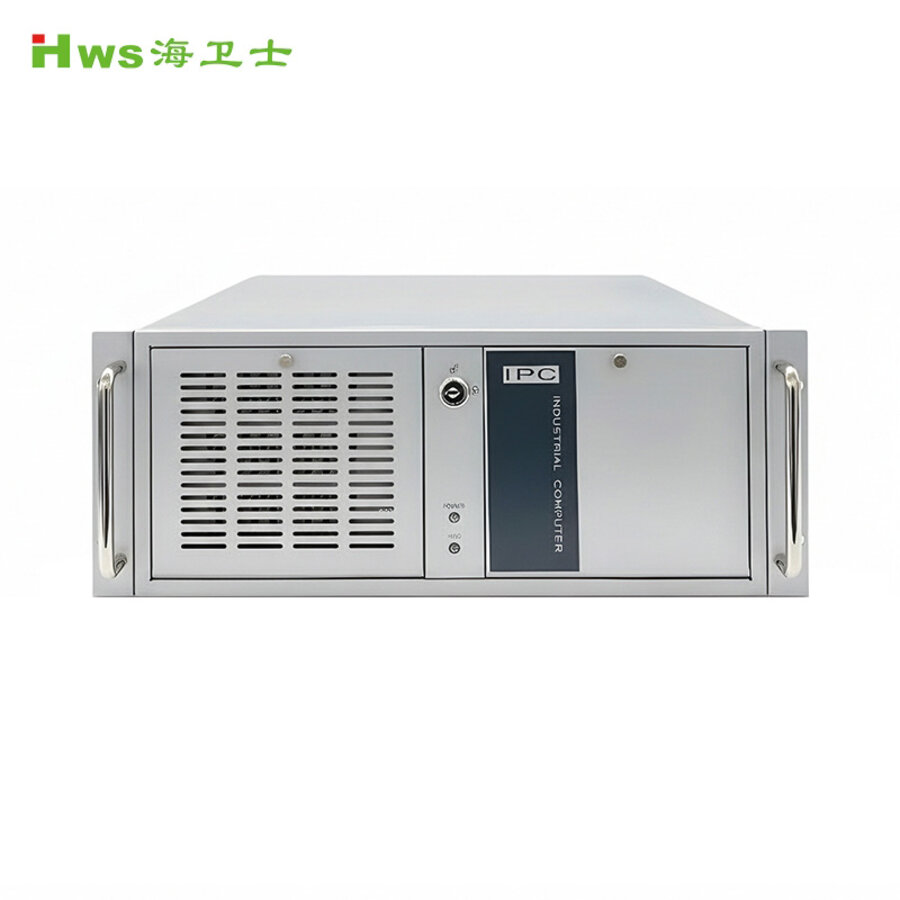

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位 |
| 后面板I/O | VGA、DVI-D接口、2个千兆网口、4个USB2.0接口、2个串口、3个音频接口、1个PS/2键盘接口、1个PS/2鼠标接口 |
| 音频 | line-in接口、line-out接口、Mic-in接口 |
| 声卡 | Realtek ALC887 audio |
| 电源 | 300W额定功率 |
| 机箱尺寸 | 427*480*177mm(宽*深*高) |
| 整机重量 | 约23公斤 |
| 系统支持 | Windows XP、Windows 7、Windows 8、Windows 10、Windows 2003、Windows 2008、Linux |
