HW-S4BH81M1

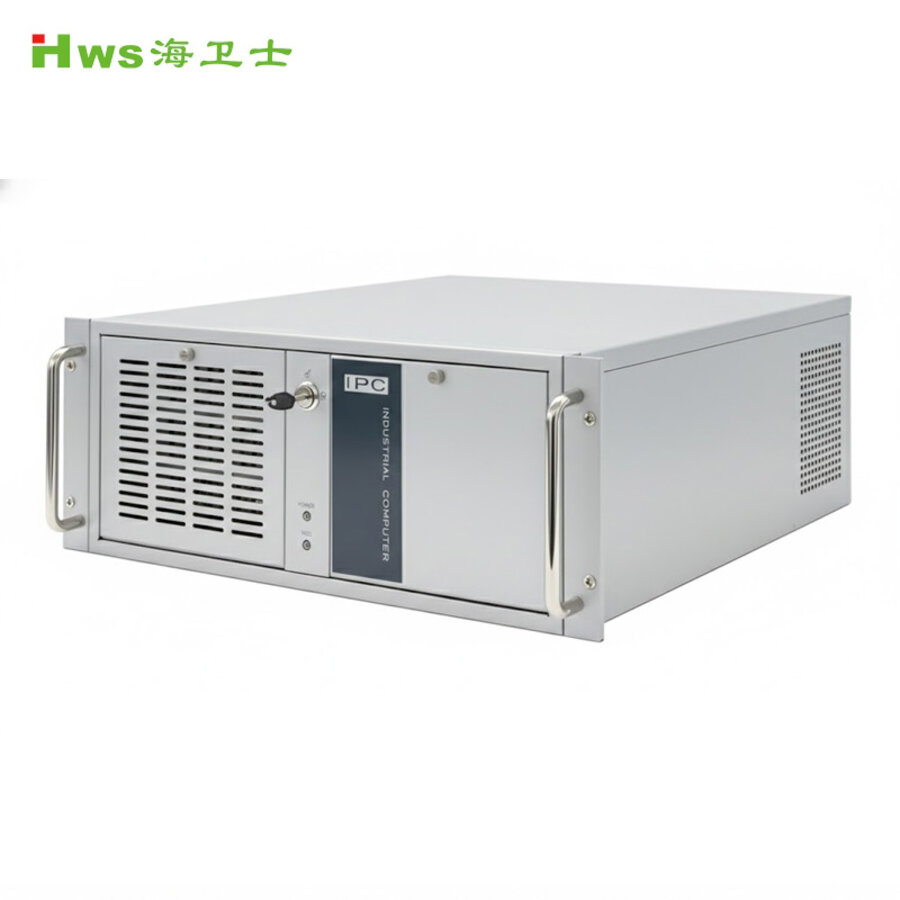

4U上架式工控机
采用 Intel H81 芯片组，可通过丰富接口与插槽灵活扩展，广泛应用于工业自动化、数据采集、运动控制等多行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 处理器。
2、2 个 DDR3 1333/1600MHz DIMM 插槽，最大支持 16GB 内存。
3、配备 VGA/DVI 双显示接口，2 个千兆网口。
4、6 个 COM 口（1 个 RS232/422/485、5 个 RS232）+1 个 LPT 并口，10 个 USB 口（2 个 USB3.0、8 个 USB2.0）。
5、1 个 SATAII+1 个 SATAIII+1 个 mSATA 存储接口，4-bit 双向 GPIO。
6、含 4 个 PCI+1 个 PCI-E x16+1 个 PCI-E x4+1 个 PCI-E x1+1 个 Mini-PCle 扩展插槽，300W 额定功率。
7、搭配 Realtek ALC662 声卡，兼容 Windows 7/8/10、Server 2003/2008、Linux、Centos 等系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M1 |
| 芯片组 | Intel H81芯片组 |
| CPU | LGA1150构架、支持英特尔酷睿 4代i3/i5/i7处理器 |
| 内存 | 2*240pin DDR3 1333/1600 DIMM内存插槽、支持16G |
| 显示 | 1个VGA接口、1个DVI接口 |
| 硬 盘 | 1个SATA II接口、1个SATA III接口、1个mSATA接口 |
| 网 络 | 2个千兆网口 |
| 扩 展 | 4个PCI插槽、1个PCI-E*16插槽、1个PCI-E*1插槽、1个PCI-E*4插槽、1个Mini-PCle |
| COM | 6个COM接口(1个RS232/422/485、5个RS232) |
| USB | 2个USB3.0接口、8个USB2.0接口 |
| 并 口 | 1个LPT接口 |
| GPIO | 4-bit Dl、4-bit DO |

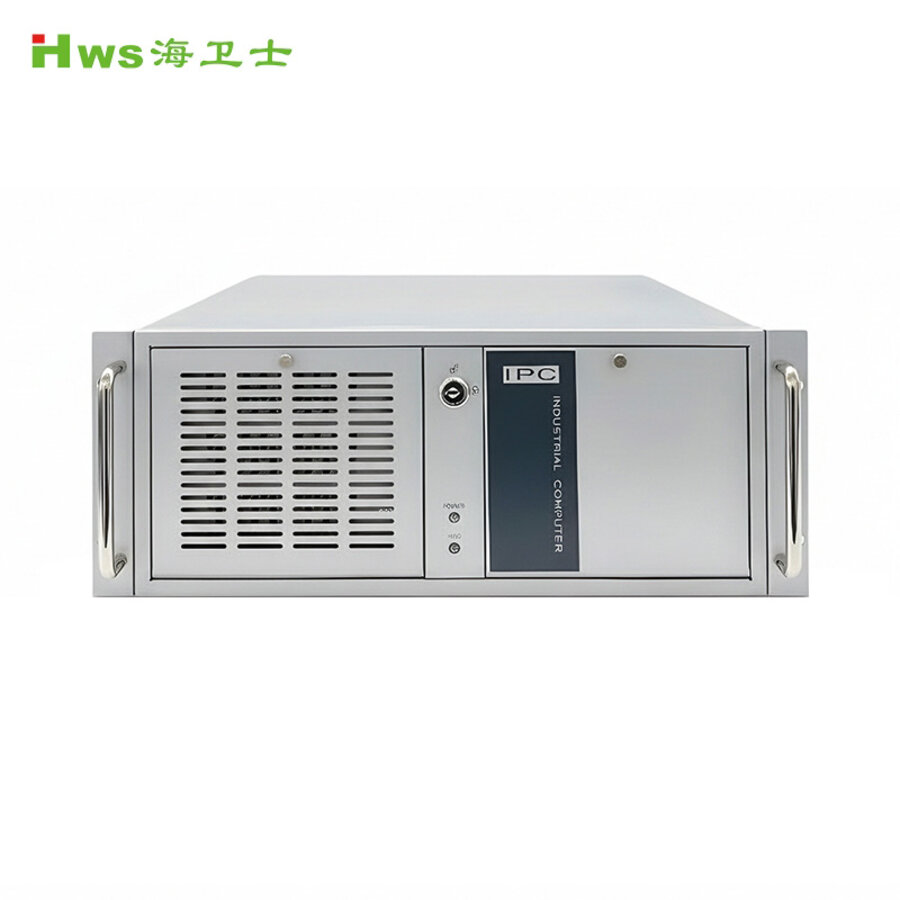

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位 |

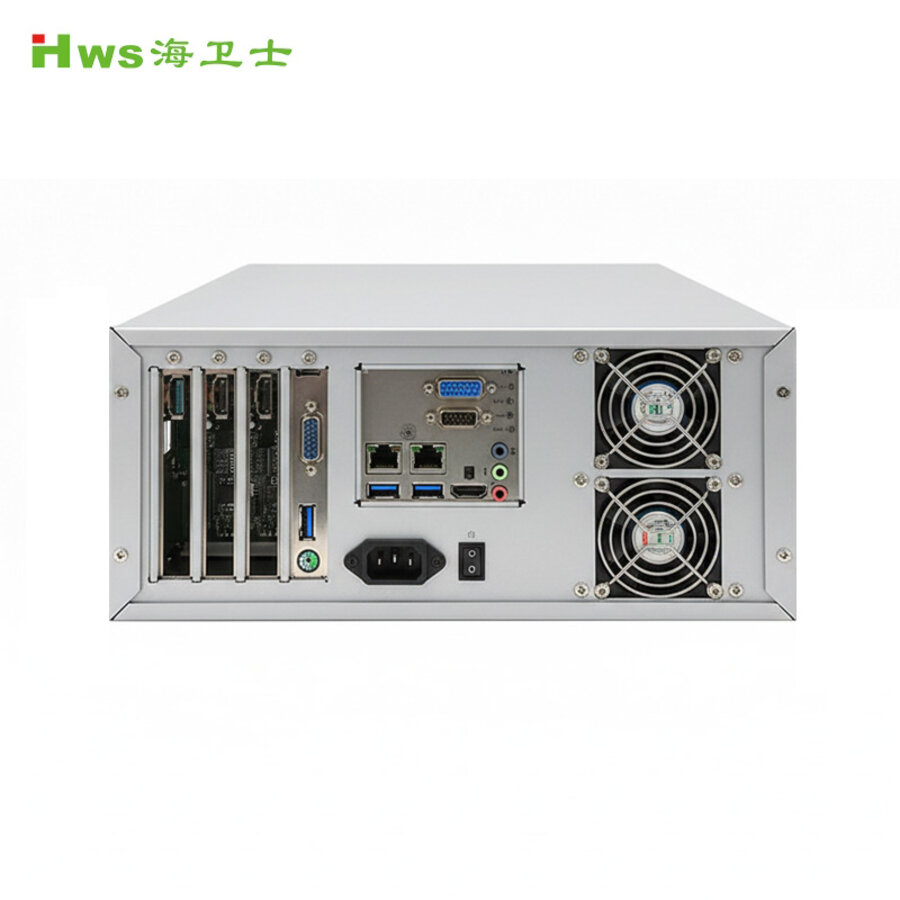

| 后面板I/O | 1个VGA接口、1个DVI接口、2个USB2.0接口、2个千兆网口2个串口、2个USB3.0接口、3个音频接口、2个PS/2接口 |
| 音 频 | line-in接口、line-out接口、Mic-in接口 |
| 声 卡 | Realtek ALC662 Audio |
| 电源 | 300W额定功率 |
| 机箱尺寸 | 427(带耳朵480)*480*177mm(宽*深*高) |
| 整机重量 | 约23公斤 |
| 系统支持 | Windows 7、Windows 8、Windows 10、Windows 2003、Windows 2008、Linux、Centos |
