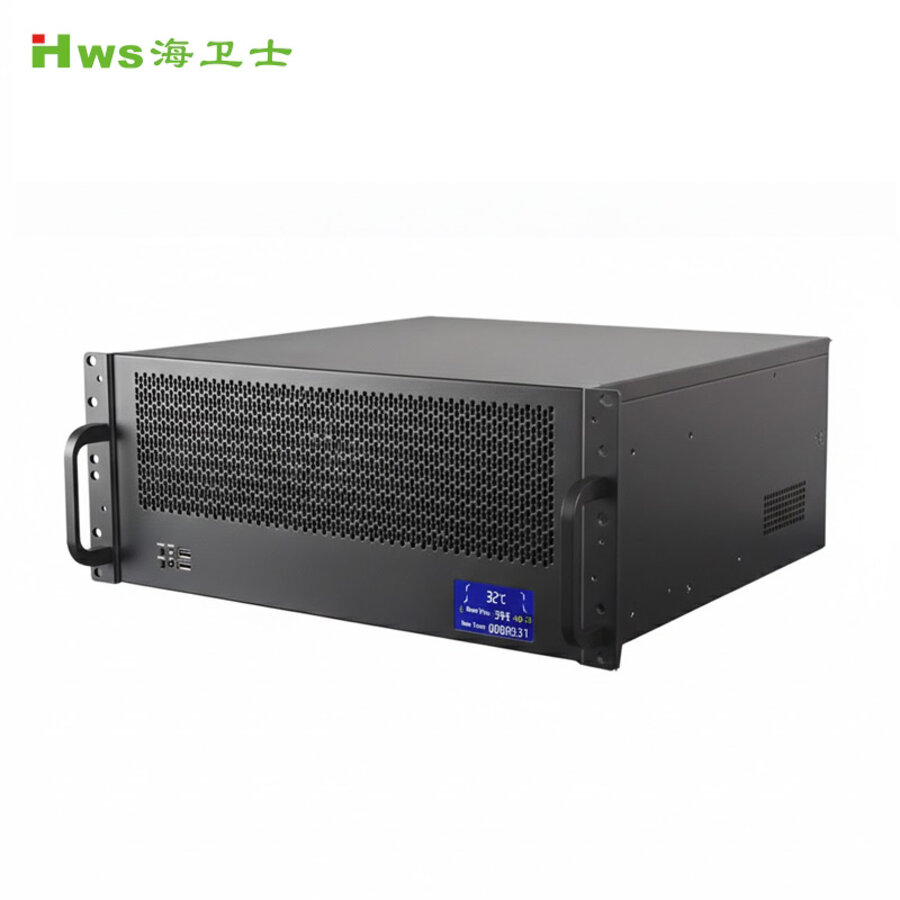

HW-S4BH81M8
4U上架式工控机
采用 Intel H81 芯片组，可通过灵活扩展接口适配多场景，广泛应用于工业自动化、数据采集、运动控制等行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 处理器。
2、2 个 DDR3 1333/1600MHz DIMM 插槽，最大支持 16GB 内存。
3、配备 VGA/HDMI 双显示接口，1 个千兆网口。
4、2 个 COM 接口 + 1 个 LPT 并口，8 个 USB 口（2 个 USB3.0、6 个 USB2.0）。
5、2 个 SATAIII+2 个 SATAII 存储接口，4-bit 双向 GPIO。
6、含 2 个 PCI+1 个 PCIe x16+1 个 PCIe x1 扩展插槽，300W 额定功率（可升级 400W/500W + 冗余电源）。
7、搭配 Realtek ALC887 声卡，支持 line-in/line-out/Mic-in 音频接口
8、兼容 Windows 7/8/10、Server 2003/2008、Linux 系统
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M8 |
| 芯片组 | Intel H81芯片组 |
| CPU | LGA1150构架、支持英特尔酷睿4代I3/I5/I7处理器 |
| 内存 | 2*240pin DDR3 1600/1333MHz DIMM内存插槽、最大支持16G内存 |
| 显示 | 1个VGA接口、1个HDMI接口 |
| 硬盘 | 2个SATA III接口、2个SATAII接口 |
| 网络 | 1个千兆网口 |
| 扩展 | 2个PCI插槽、1个PCle*1插槽、1个PCle*16插槽 |
| COM | 2个COM接口 |
| USB | 8个USB接口(2个USB3.0、6个USB2.0) |
| 并口 | 1个LPT接口 |
| GPIO | 4-bit Di、 4-bit Do |

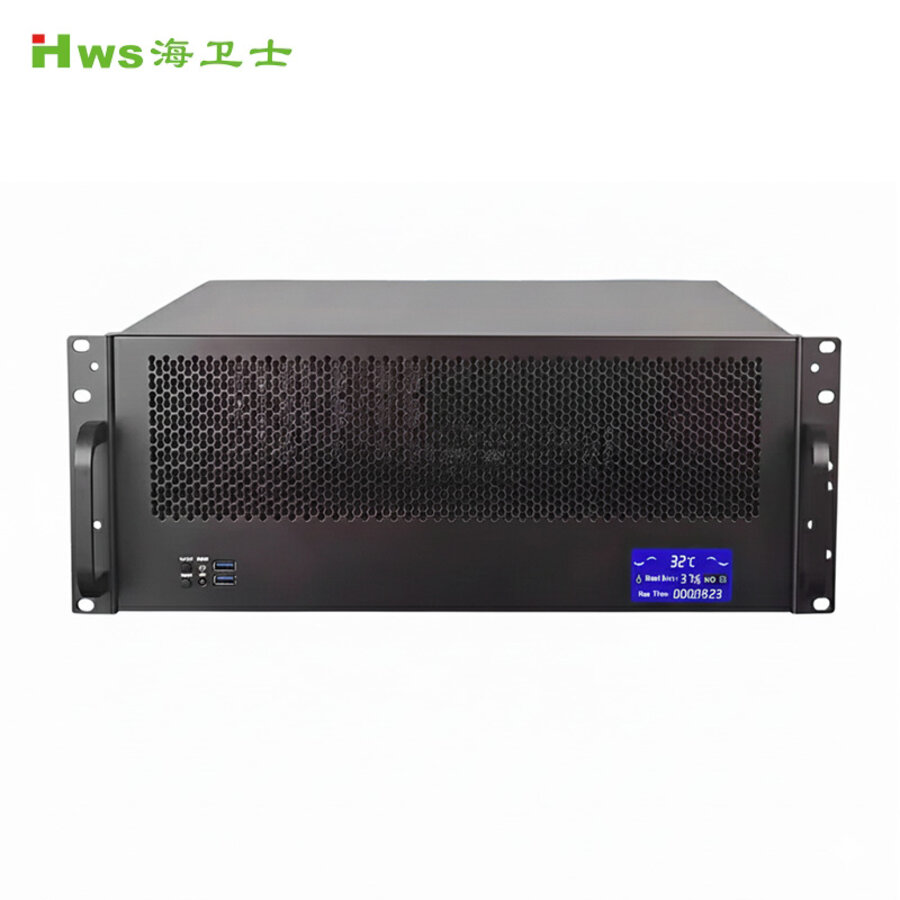

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位 |

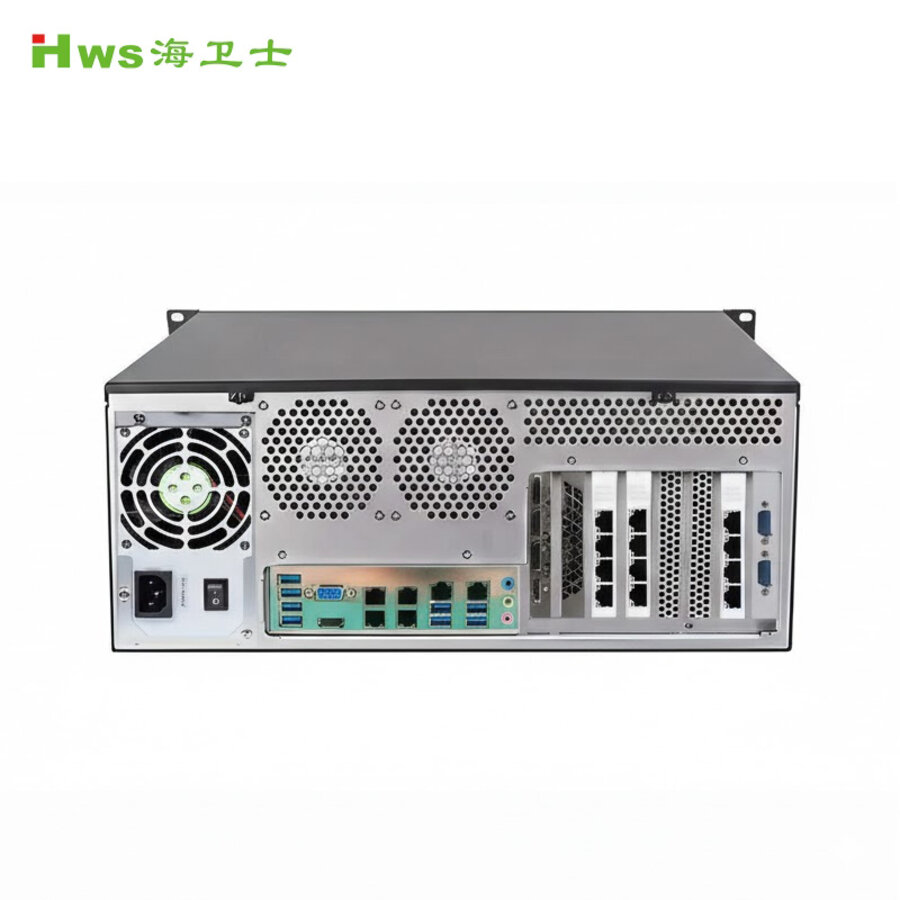

| 后面板I/O | 1个千兆网口、1个VGA接口、1个HDMl接口、1个串口、2个USB3.0接口、2个USB2.0接口、2个PS/2接口、3个音频接口 |
| 音频 | line-in接口、line-out接口、Mic-in接口 |
| 声卡 | Realtek ALC887 Audio |
| 电源 | 300W额定功率(可更换400W或500W以上冗余电池) |
| 机箱尺寸 | 427(带耳朵480)*480*177(宽*深*高) |
| 整机重量 | 约23公斤 |
| 系统支持 | Windows 7、Windows 8、 Windows 10、Windows 2003、 Windows 2008、Linux |
