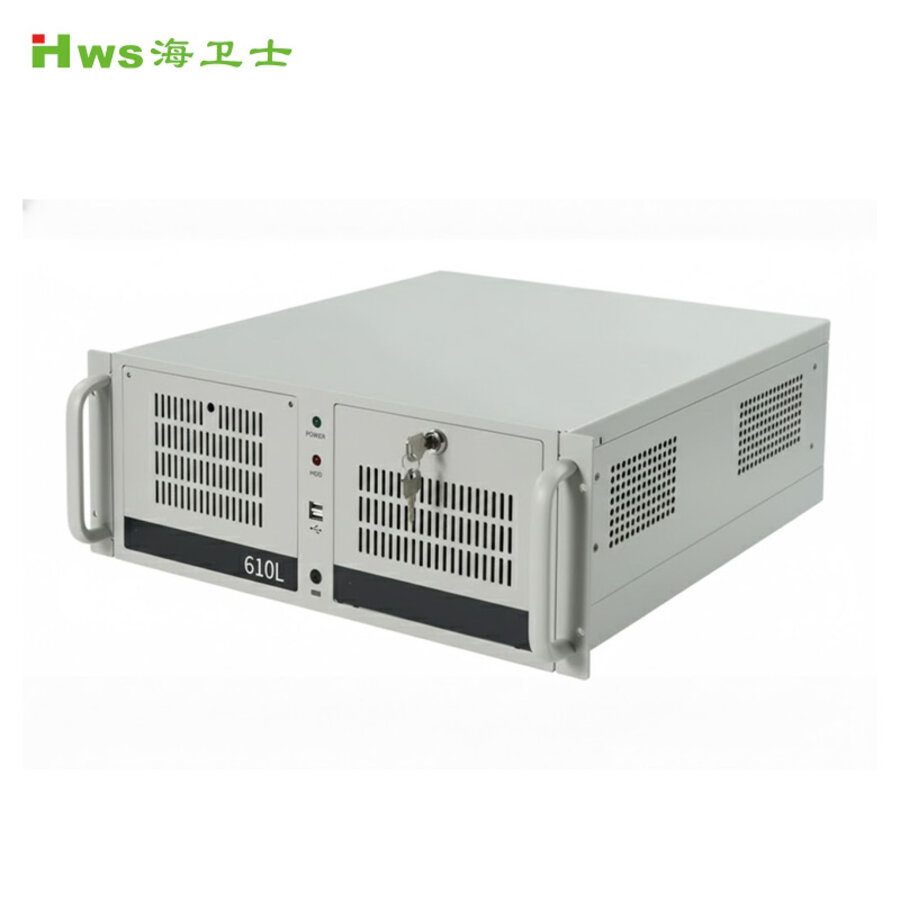

HW-S4BH81M7
4U上架式工控机
采用 Intel H81 芯片组，可通过丰富插槽与接口灵活扩展，广泛应用于工业自动化、数据采集、运动控制等多行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 处理器。
2、2 个 DDR3 1333/1600MHz DIMM 插槽，最大支持 16GB 内存。
3、配备 VGA + 双 HDMI 三显示接口，2 个千兆网口。
4、6 个 COM 口（2 个支持 RS232/422/485），9 个 USB 口（2 个 USB3.0、7 个 USB2.0，含 1 个内置接口）。
5、2 个 SATAIII+2 个 SATAII+1 个 M.2 存储接口，含 4 个 PCI+1 个 PCIe x16+1 个 PCIe x4+1 个 PCIe x1+1 个 Mini PCIe 扩展插槽（PCIe x4 与 x1 插槽支持信号切换）。
6、300W 额定功率，支持多音频接口与 PS/2 接口
7、兼容 Windows 7/8/10、Server 2003/2008、Ubuntu、CentOS 等系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M7 |
| 芯片组 | IntelH81芯片组 |
| CPU | LGA1150构架、支持Intel@Corerw4代I3/I5/I7CPU |
| 内存 | 2*DDR3 1600/1333MHz DIMM内存插槽、可支持16G内存 |
| 显示 | 1个VGA口、2个HDMI口 |
| 硬盘 | 2个SATAIII口、2个SATAII口、1个M.2插槽 |
| 网络 | 2个干兆网口 |
| 扩展 | 1个PClex16插槽、1个PClex4插槽、1个PClex1插槽、(PClex4和x1插槽可用1个X4信号或2个X1信号)1个Mini PCle插槽、4个PCl插槽 |
| COM | 6个COM口(COM1/COM2为232/422/485) |
| USB | 9个USB口(2个USB3.0口、1个内置USB2.0口) |

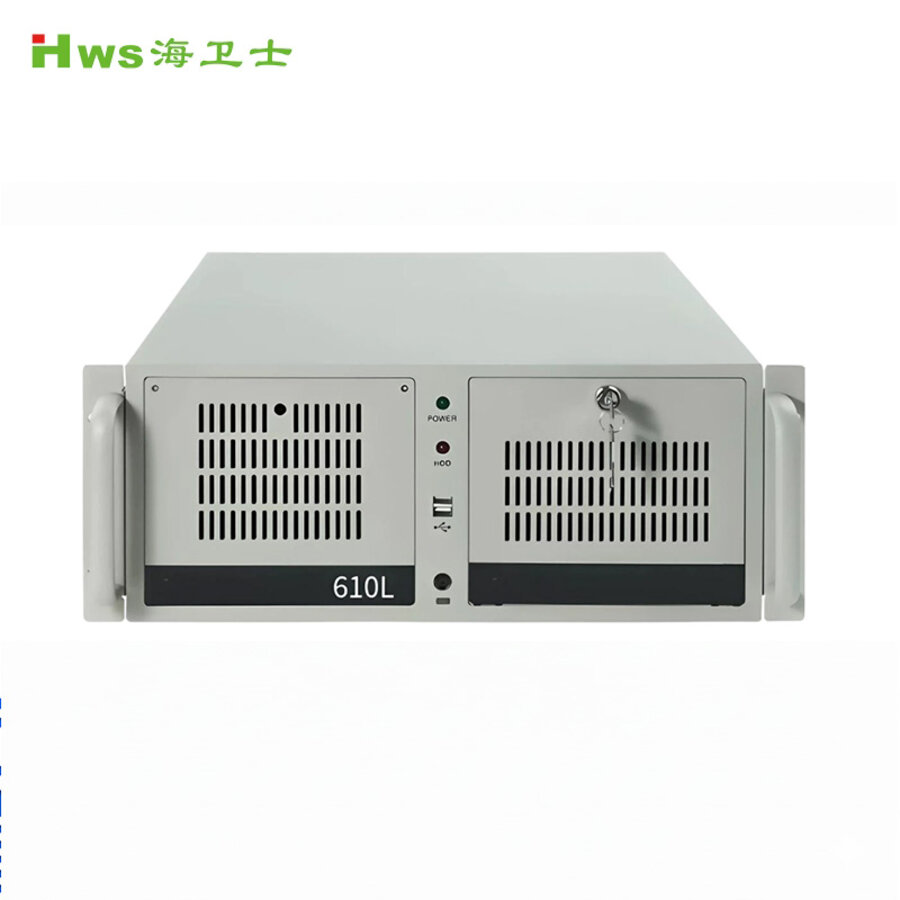

| 前面板I/O | 2个前置USB2.0口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯 |

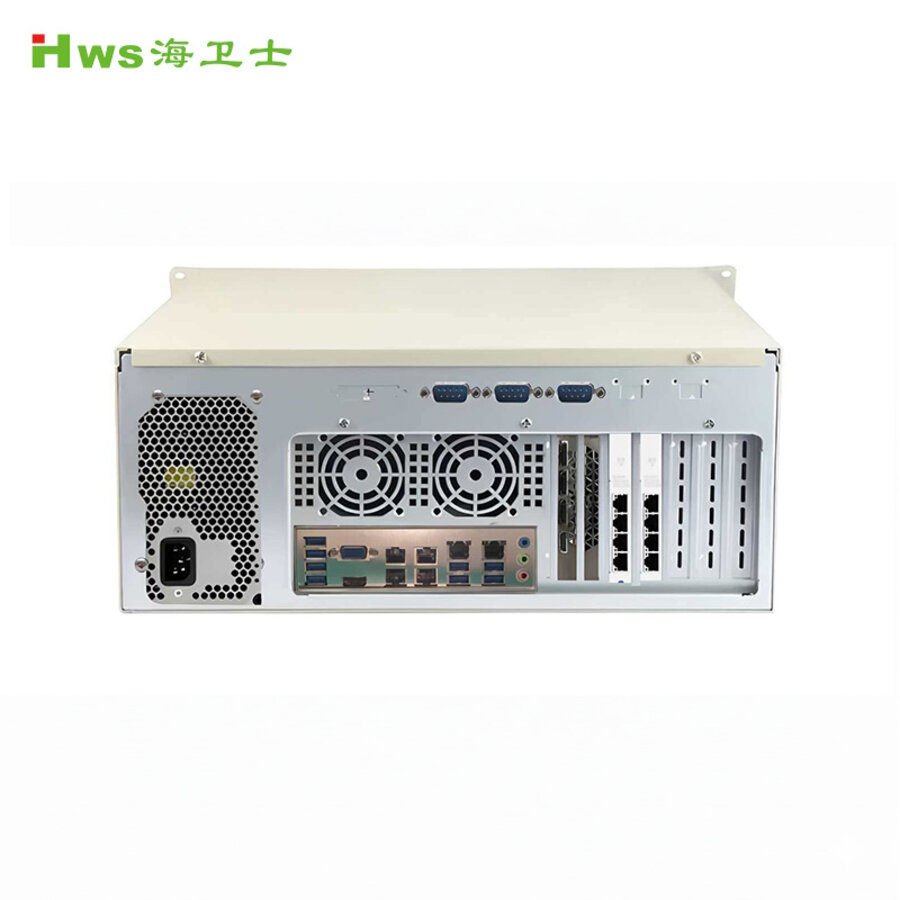

| 后面板I/O | 2个USB3.0口、4个USB2.0口、2个千兆网口、1个VGA口、2个HDMI口、3个音频口、6个COM口、1个PS/2口 |
| 音频 | 3个音频口 |
| 声卡 | -------------------------- |
| 电源 | 300W额定功率 |
| 机箱尺寸 | 430*480*177mm(宽*深*高) |
| 整机重量 | 约23公斤 |
| 系统支持 | Windows7、 Windows8、 Windows 10、 Windows server 2003、windows server 20008、 Ubuntu、 CentOS |
