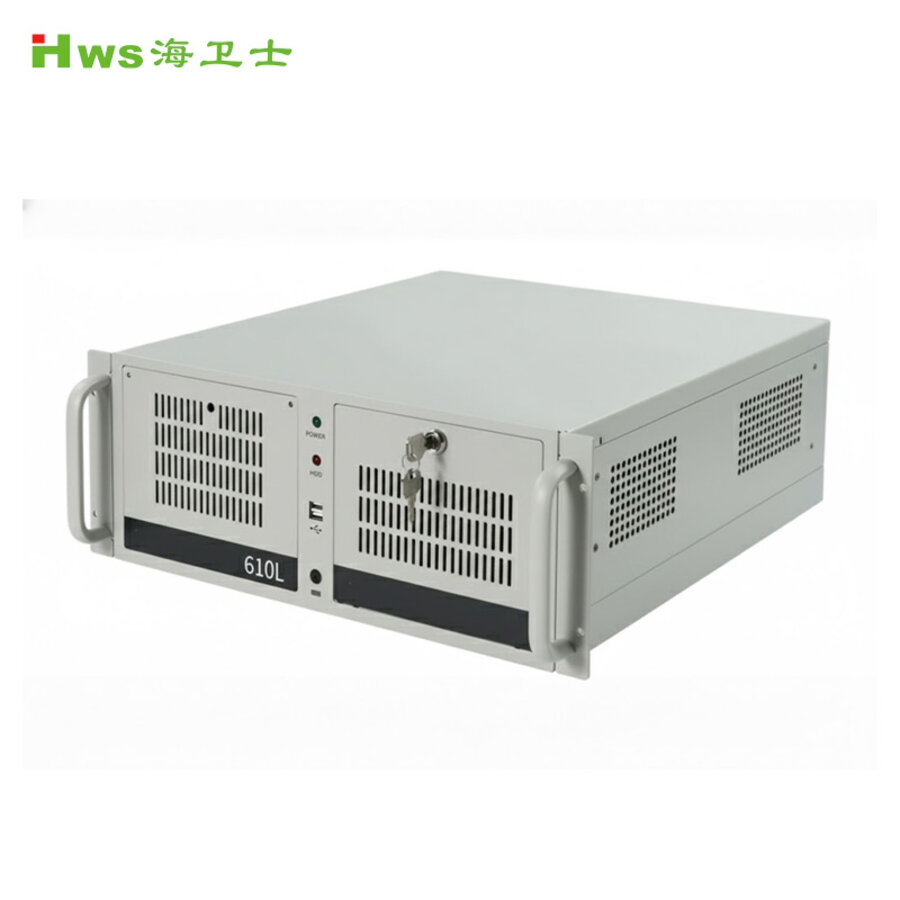

HW-S4BW480M1
4U上架式工控机
采用 Intel W480 芯片组，适配工业多场景，支持模块化扩展
1、兼容 LGA1200 构架 10/11 代酷睿 i3/i5/i7 处理器，4 个 DDR4 插槽至高 128GB；
2、配备 VGA+HDMI+DVI-I+eDP 四显示接口，满足多样输出需求；
3、4 个 SATA III+1 个 M.2 NVMe 接口（支持 RAID 0/1/5/10），存储配置高效；
4、2 个 Intel 千兆网口，13 个 USB 接口（含 8 个 USB3.0），传输稳定；
5、6 个 COM 口（含 RS232/422/485 规格）+8 位 GPIO 接口，适配工业外设；
6、含 PCIe 多规格插槽 + PCI+mini PCIe，扩展能力强劲；
7、配备 PS/2 及 3 个音频接口
8、支持 Windows 10/11、Server 2019、Ubuntu、CentOS 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BW480M1 |
| 芯片组 | IntelW480芯片组 |
| CPU | LGA1200构架、支持英特尔酷睿M10/11代I3/I5/I7CPU |
| 内存 | 4*DDR4 U-DIMM内存插槽、2400/2666/2933 MHz、至高支持128G |
| 显示 | 1个VGA、1个HDMI、1个DVI-I、1个eDP(主板内部接口) |
| 硬盘 | 4个SATAllI、1个M.2 M Key 2242/2280 (PCleX4 NVMe/SATA SSD)、支持RST RAID0、1、5、10 |
| 网络 | 1个Intel i219-LM千兆网口、1个Intel i210千兆网口 |
| USB | 4个USB3.0、2个USB2.0、2个USB3.0(内部引出)4个USB2.0(内部引出)、1个USB2.0(垂直内部) |
| COM | 6个COM接口(COM3支持RS232/422/485、COM4支持RS232/485) |
| GPIO | 8位可编程的GPIO接口 |
| 扩展 | 2个PCleX16插槽(支持1个X16信号或2个X8信号)、3个PCleX4插槽、2个PCI插槽、1个mini PCle插槽 |
| 音频 | Line-in、Line-out、MIC |

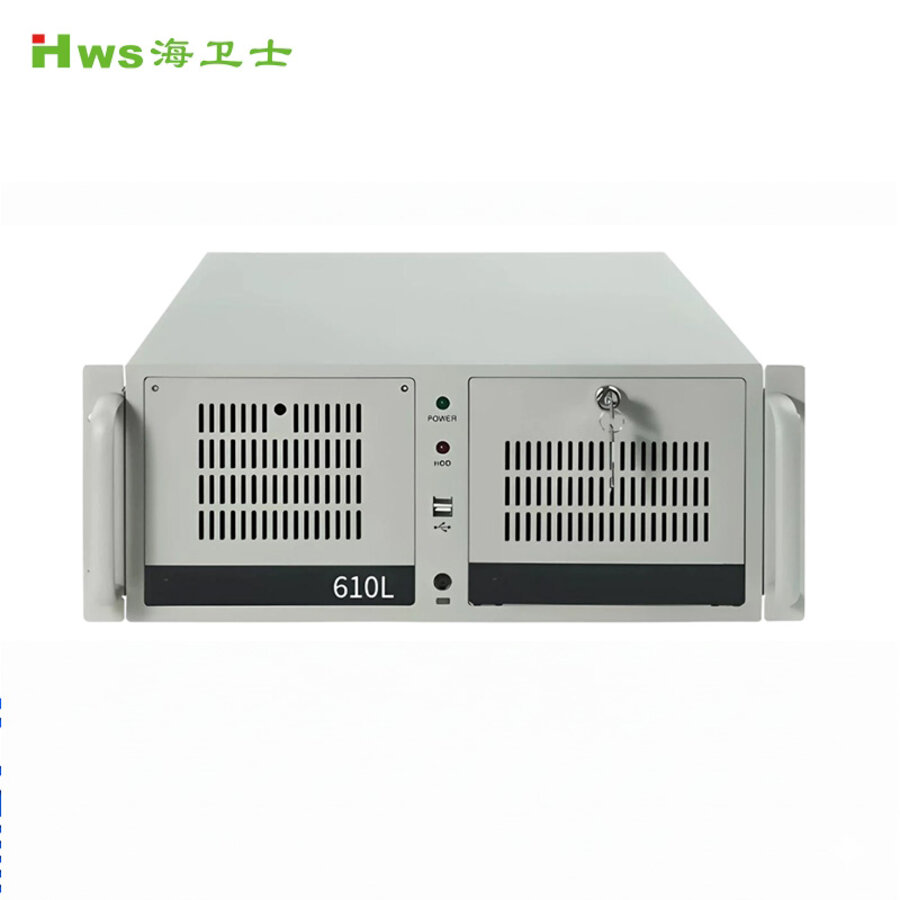

| I/O前面板 | 2个前置USB2.0接口、1个电源按钮、1个复位按钮、1个HDD指示灯、1个PWR指示灯 |

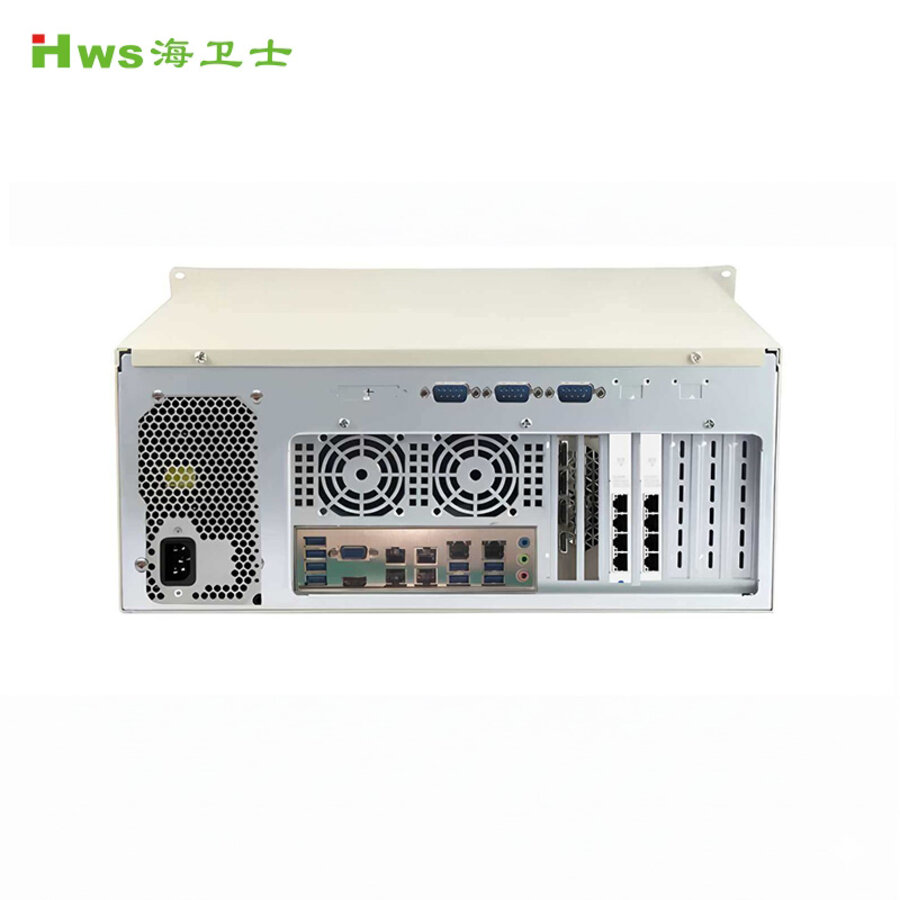

| I/O后面板 | 1个PS/2、4个USB2.0、6个USB3.0、1个VGA、1个HDMI、1个DVI-I、6个COM、2个RJ45千兆网口、1个Line-in、1个Line-out、1个MIC |
| 电源 | 300W电源(可选550W普通或冗余电源) |
| 尺寸 | 430(带耳朵482)*480*177(宽*深*高) |
| 整机重量 | 约23Kg(带包装箱) |
| 系统支持 | windows 10/11/server 2019、Ubuntu、Centos |
