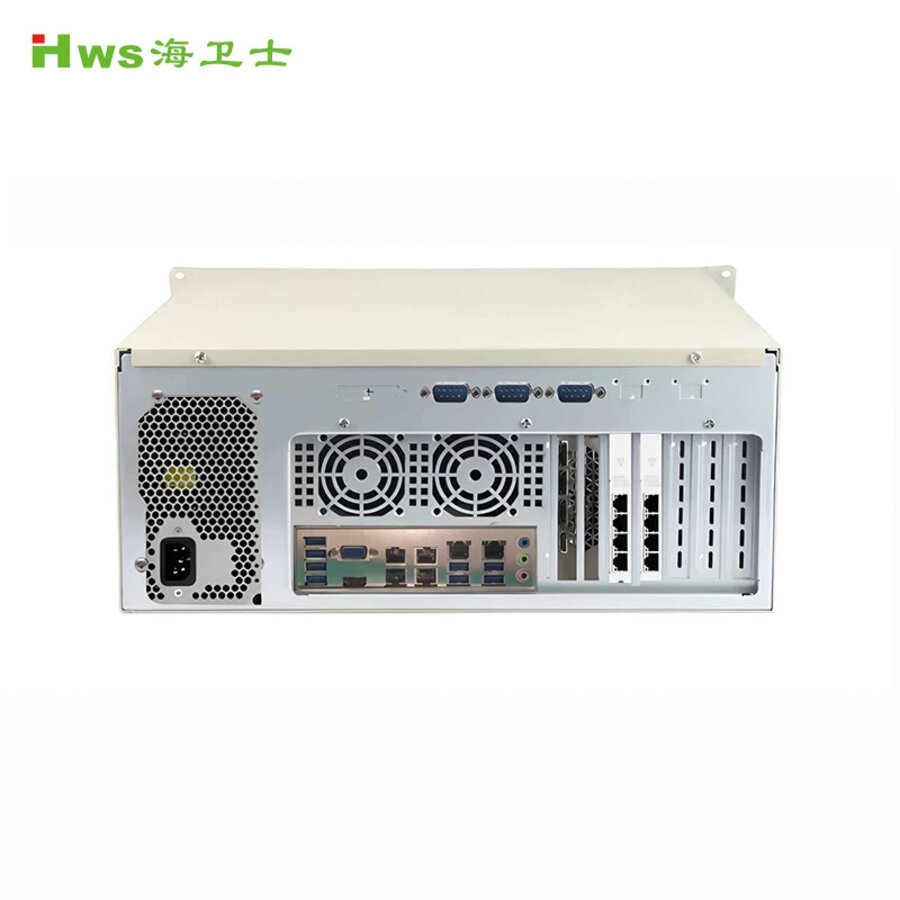

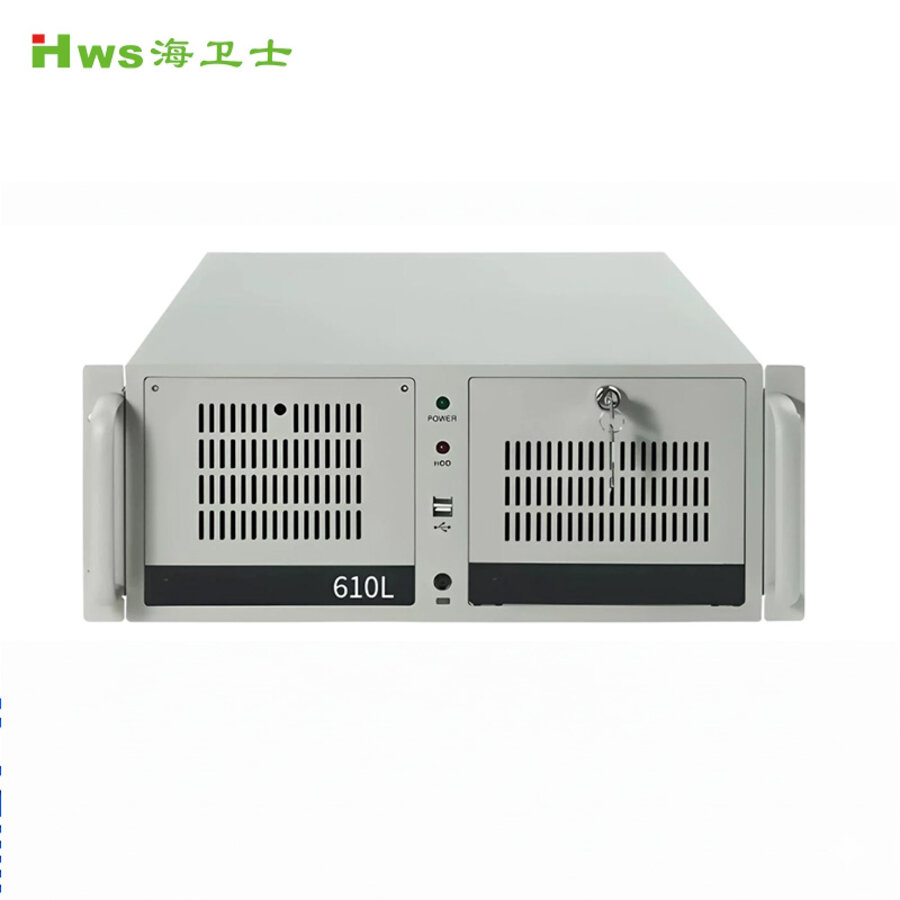

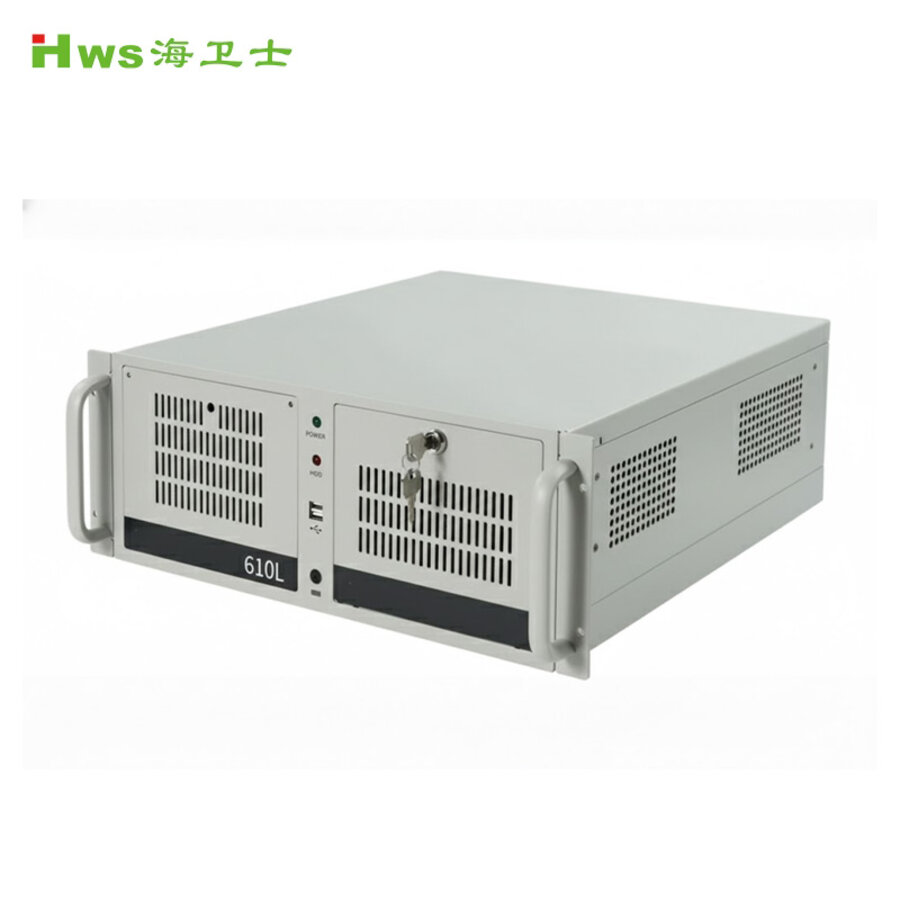

HW-S4Bz790
4U上架式工控机
采用 Intel Z790 高速芯片组，广泛适用于工业自动化、数据采集、智能交通等多行业场景。
1、支持酷睿 12/13/14 代 i9/i7/i5/i3 及奔腾、赛扬处理器。
2、4 个 DDR4 UDIMM 插槽（3200MHz），至高支持 128GB 内存。
3、配备 4 个 SATA3.0、4 个 M.2 M Key 插槽，满足存储扩展。
4、1 个 HDMI 接口，至高分辨率 4096*2160@60Hz。
5、含 1 个 Realtek 2.5G 网口，14 个 USB 接口（含 TYPE-C，支持扩展）。
6、支持模块化扩展，含 3 个 PCle X16 插槽（不同信号规格）。
7、前后面板 I/O 含 USB、音频、天线等接口
8、兼容 Windows10/11 64 位系统。
产品详情
下载专区
配置参数
| 名称 | 版本1 | 版本2 | 版本3 |
| 芯片组 | Intel Z790高速芯片组 | Intel Z790高速芯片组 | IntelZ790高速芯片组 |
| CPU | 酷睿12/13/14代i9/i7/i5/i3/奔腾/赛扬处理器 | 酷睿12/13/14代19/17/I5/13/奔腾/赛扬处理器 | 酷睿12/13/14代I9/17/15/13/奔腾/赛扬处理器 |
| 内存 | 4*DDR4 双通道UDIMM内存插槽、3200MHZ、至高支持128GB | 4*DDR4 双通道UDIMM内存插槽、3200MHZ、至高支持128GB | 4*DDR4 双通道UDIMM内存插槽、3200MHZ、至高支持128GB |
| 硬盘 | 4个SATA3.0、3个M.2 M Key插槽(PCleX4/X2 Gen4 SSD)、I个M.2 M Key插槽(PCleX4 Gen4/SATA SSD) | 4个SATA3.0、3个M.2 M Key插槽(PCleX4/X2 Gen4 SSD)、I个M.2 M Key插槽(PCleX4 Gen4/SATA SSD) | 4个SATA3.0、3个M.2 M Key插槽(PCleX4/X2 Gen4 SSD)、1个M.2 M Key插槽(PCleX4 Gen4/SATA SSD) |
| 显示 | 1个HDMID至高分辨率4096*2160@60Hz | 1个HDMID至高分辨率4096*2160@60Hz | 1个HDMID至高分辨率4096*2160@60Hz |
| 网口 | 1个Realtek 2.5G网口 | 1个Realtek 2.5G网口 | 1个Realtek2.5G网口 |
| 串口 | 无 | 无 | 无 |
| USB | 14个USB [2个USB3.2 Gen2、3个USB3.2 Gen1.1个USB3.2 Gen2 TYPE-C、8个USB2.0(4个内部引出)]另外2个USB3.2 Gen1可选内部引出 | 14个USB [2个USB3.2 Gen2、3个USB3.2 Gen1、1个USB3.2 Gen2 TYPE-C、8个USB2.0(4个内部引出)]、另外2个USB3.2Gen1可选内部引出 | 14个USB [2个USB3.2 Gen2、3个USB3.2 Gen1、1个USB3.2 Gen2 TYPE-C、8个USB2.0(4个内部引出)]另外2个USB3.2 Gen1可选内部引I出 |
| 扩展 | 1个PCleX16插槽(X16信号)、1个PCleX16插槽(X4信号)、1个PCleX16插槽(X4信号) | 1个PCleX16插槽(X16信号)、1个PCleX16插槽(X4信号)、1个PCleX16插槽(X4信号) | 1个PCleX16插槽(X16信号)、1个PCleX16插槽(X4信号)、1个PCleX16插槽(X4信号) |
| I/O前面板 | 2个前置USB2.0、1个电源按键、1个复位键、4个指示灯 | 1个电源键、1个电源指示灯、1个硬盘指示灯、5个USB3.2.8个USB2.0、1个HDMI、1个USB3.2 Gen2 TYPE-C、2个SMA天线口、1个RJ45、1个数字光纤输出口、2个音频口 | 3个DVD光驱位、2个USB2.0、1个电源按钮、1个复位键、I个电源指示灯、1个硬盘指示灯 |
| I/O后面板 | 5个USB3.2、6个USB2.0、1个USB3.2 Gen2 TYPE-C、1个HDMI、2个SMA天线、1个RJ45、2个音频口、1个数字光纤输出口 | --------------- | 5个USB3.2、6个USB2.0、1个USB3.2 Gen2 TYPE-C、1个HDMI、2个SMA天线、1个RJ45、2个音频口、1个数字光纤输出口 |
| 电源 | 30OW额定功率(可更换为550W电源) | 55OW电源 | 30OW额定功率(可更换为55OW冗余电源) |
| 尺寸 | 430(带耳朵482)*480*90mm(宽*深*高) | 320*380*180mm(宽*深*高) | 430(带耳朵482)*481*177mm(宽*深*高) |
| 整机重量 | 约10Kg | 约9Kg | 约23Kg |
| 系统支持 | Windows 10/11 64位 | ||
