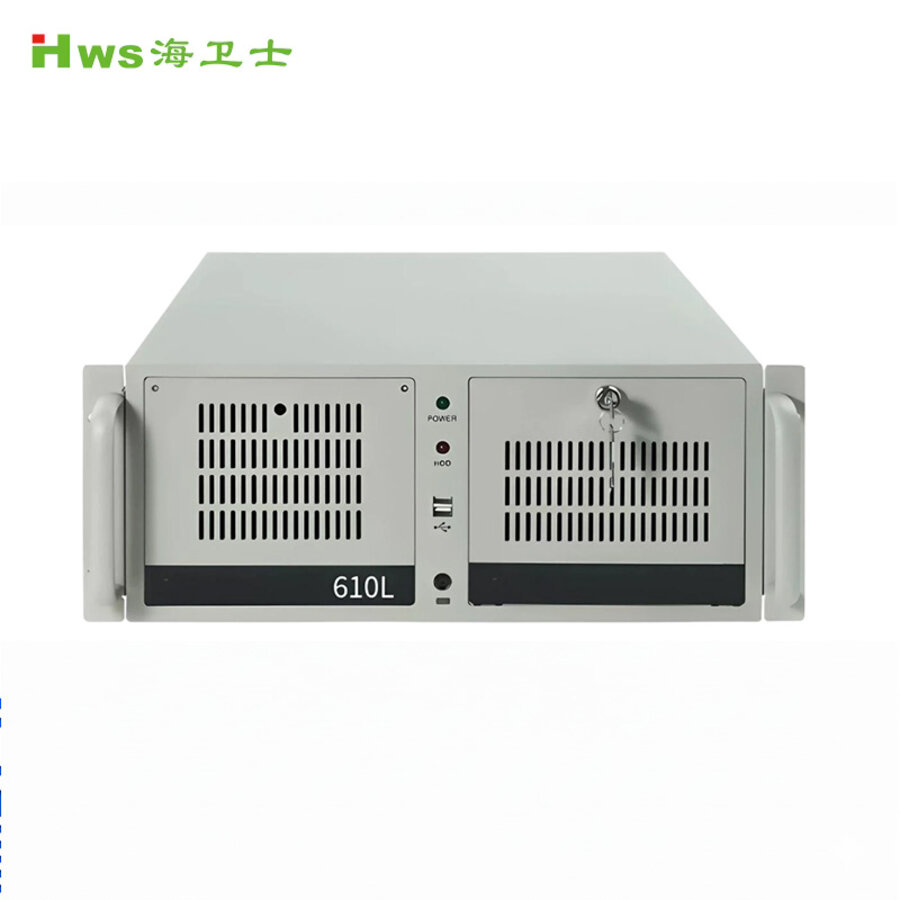

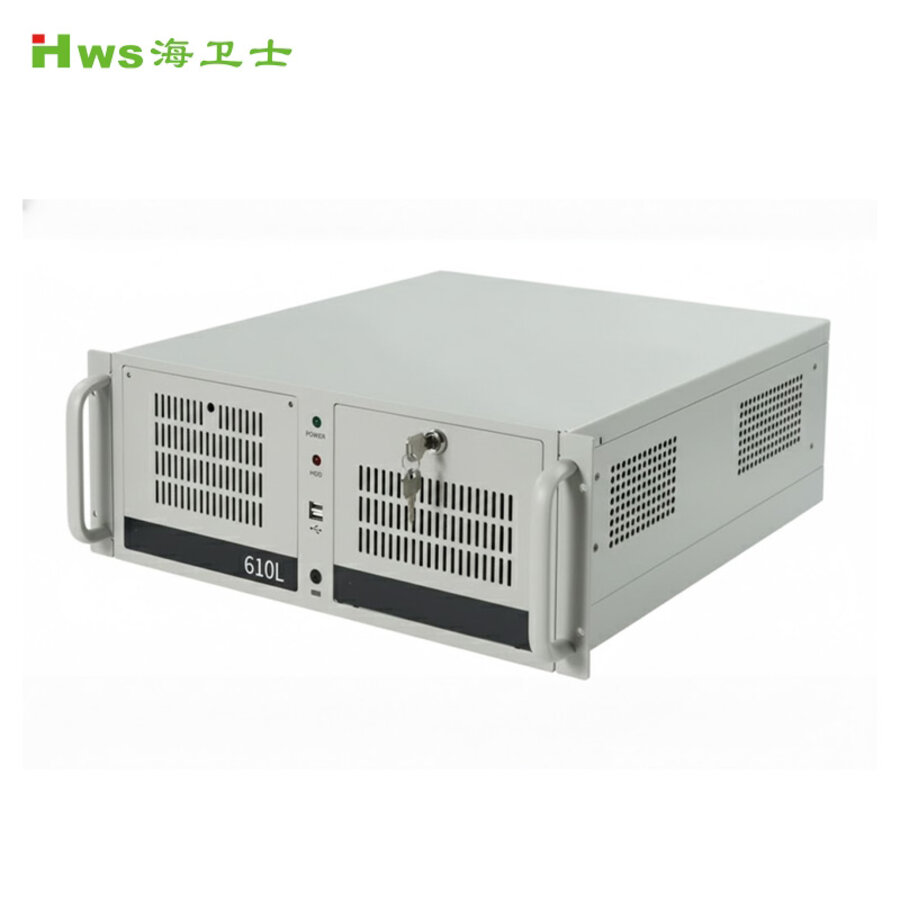

HW-S4BQ670EM1
4U上架式工控机
采用 Intel Q670E 芯片组，适配多工业场景，支持模块化扩展。
1、兼容 LGA1700 构架 12 代酷睿 i3/i5/i7/i9（TDP 达 125W），4 个 DDR4 插槽至高 128GB；
2、配备 VGA+HDMI+2 个 DP 显示接口，满足多屏需求；
3、4 个 SATA3.0+3 个 M.2 接口，存储扩展灵活充足；
4、2 个 Intel 2.5GbE 网口，8 个 USB3.1（含 4 个 Gen2）+3 个 USB2.0，传输高效；
5、6 个 COM 口（含 2 个 RS232/422/485），适配工业外设；
6、含 PCIe 5.0 x16 + 多规格 PCIe 4.0 插槽，扩展能力强劲；
7、支持 Windows 10 IoT 企业版、Windows Server 2019、Linux 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BQ670EM1 |
| 芯片组 | Intel Q670E芯片组 |
| CPU | LGA1700构架、支持英特尔酷睿12代I3/I5/I7/I9处理器、TDP支持高达125W |
| 内存 | 4个DDR4 UDIMM 3200MHz 内存插槽、可支持128G |
| 显示 | 1个VGA、1个HDMI、2个DP |
| 硬盘 | 4个SATA 3.0、1个M.2 2230E-KEY、2个M.2 2242/2260/2280 M key (其中1个M.2 M Key与PClex4共用信号) |
| 网络 | 2个Intel2.5GbE(RJ-45)千兆网口 |
| 扩展 | 1个PCle x16(Gen 5)、3个PCle x4 (Gen 4)、1x PCle x4(Gen 4)(默认共用M.2m-key) |
| COM | 6个COM口(2个RS232/422/485口、4个RS232口) |
| USB | 4个USB 3.1Gen 2、、4个USB 3.1Gen1、2xUSB 2.0(内部)、1个USB 2.0(内部垂直Type A) |
| I/O前面板接口 | 2个前置USB2.0口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯 |

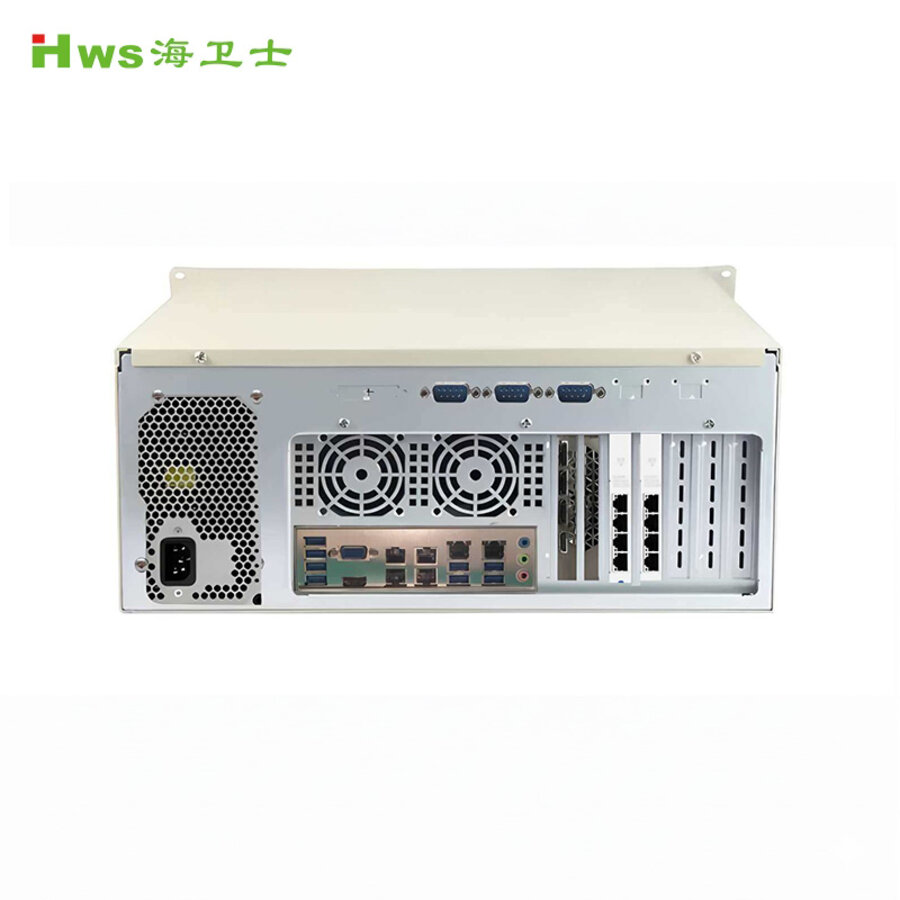

| I/O后面板接口 | 2个2.5GbE千兆网口、4xUSB 3.1Gen2、4个USB 3.1Gen1、1个VGA、2个DP、1个HDMI、6个COM、2个USB2.0、2个音频口 |
| 音频 | 2个音频口 |
| 声卡 | ------------------------- |
| 电源 | 300W额定功率(可更换550W或以上电源) |
| 机箱尺寸 | 430(483带耳朵)*480*177mm(宽*深*高) |
| 整机重量 | 约23KG |
| 系统支持 | Windows 10 loT企业64位、Windows Server 2019、Linux |
