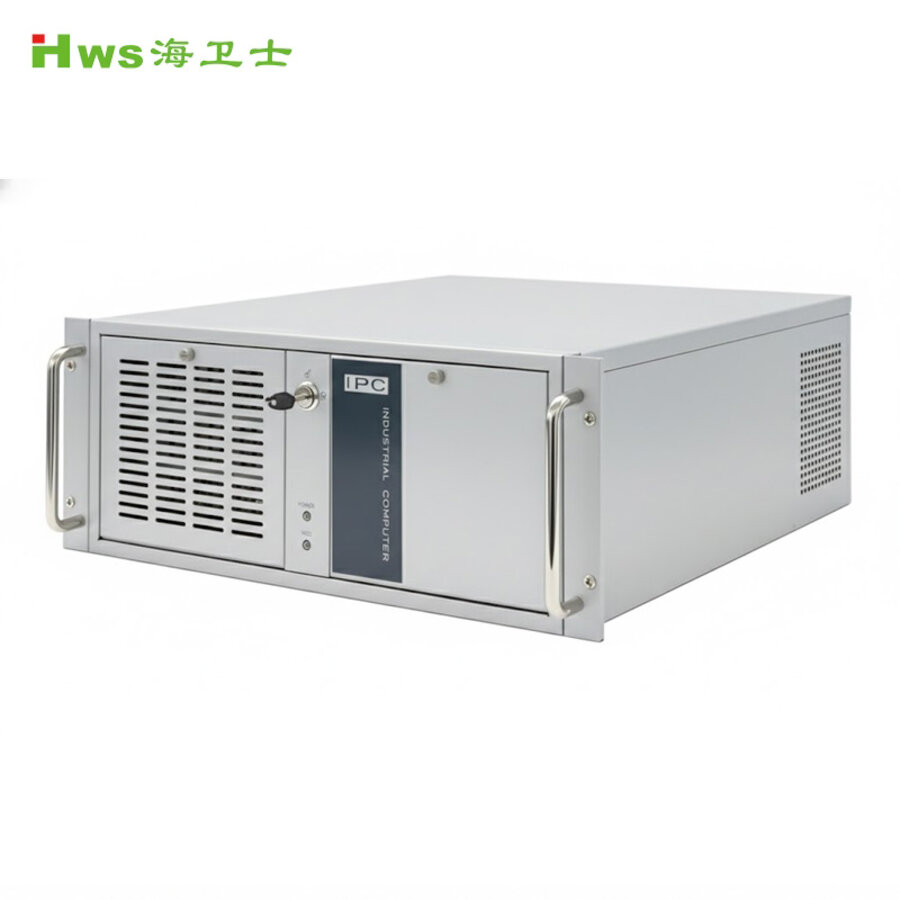

HW-S4BH61M2
4U上架式工控机
采用 Intel H61 芯片组，可通过灵活扩展接口适配多场景，广泛应用于工业自动化、数据采集、运动控制等行业。
1、支持 Intel LGA1155 构架，兼容酷睿 2/3 代 i3/i5/i7 处理器。
2、1 个 DDR3 1066/1333/1600MHz DIMM 插槽，最大支持 8GB 内存。
3、配备双 VGA 显示接口，2 个 Realtek RTL8111G 千兆网口。
4、10 个 COM 口（含 2 个 RS485 接口），8 个 USB2.0 接口，4-bit 双向 GPIO。
5、2 个 SATAII+1 个 mSATA 存储接口，1 个 PCI-E x16 扩展插槽。
6、300W 额定功率（可升级 400W/500W + 冗余电源），搭配 Realtek ALC887 声卡，兼容 Windows XP/7/8/10、Server 2003/2008 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH61M2 |
| 芯片组 | Intel H61芯片组 |
| CPU | LGA1155构架、支持英特尔酷睿M2代3代I3/I5/I7处理器 |
| 内存 | 1*240pin DDR3 1066/1333/1600MHz DIMM内存插槽、最大支持8G |
| 显示 | 2个VGA接口 |
| 硬盘 | 2个SATAll接口、1个mSATA接口 |
| 网络 | 2个Realtek RTL8111G千兆网口 |
| 扩展 | 1个PCI-E*16插槽 |
| COM | 10个COM接口(2个RS485接口) |
| USB | 8个USB2.0接口 |
| GPIO | 4-bit Dl、 4-bit DO |

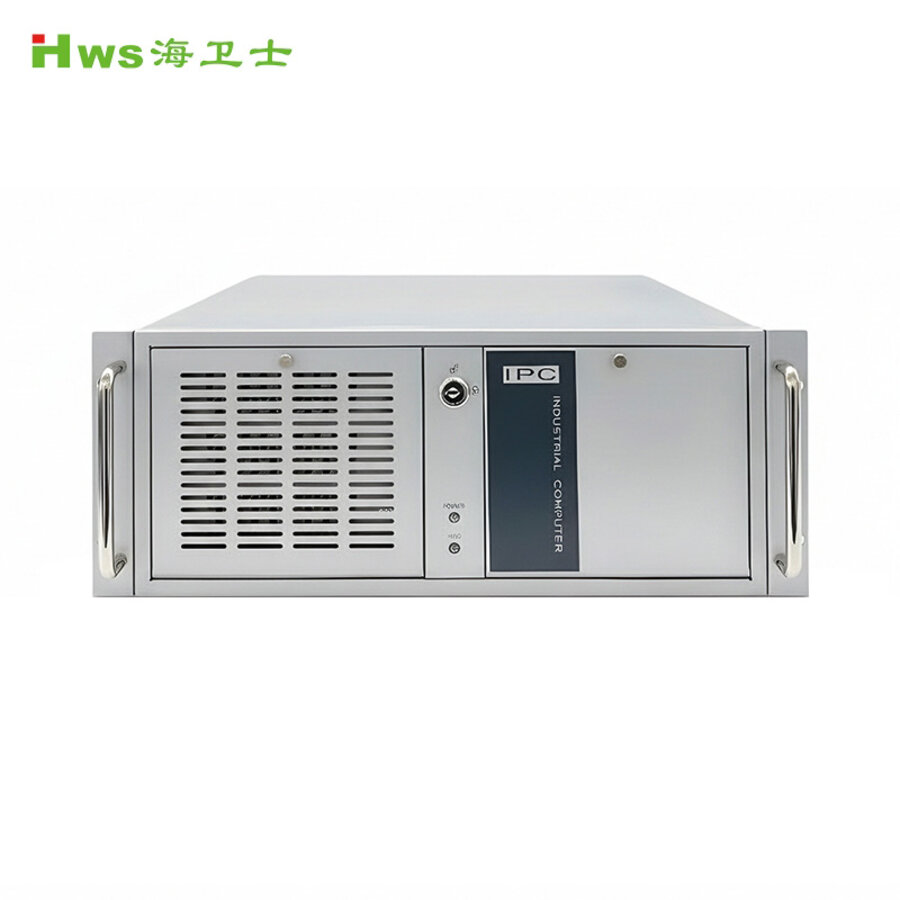

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、3个DVD光驱位 |

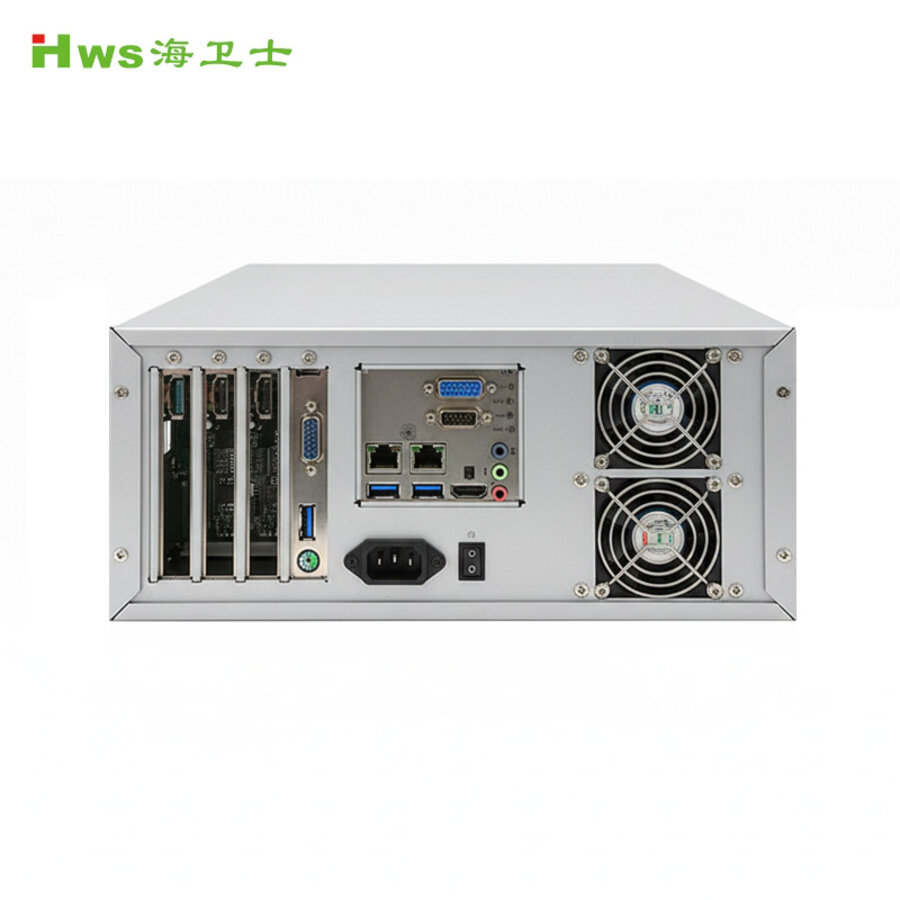

| 后面板I/O | 2个COM接口、2个VGA接口、2个千兆网口、4个USB2.0接口、3个音频接口、1个PS/2键盘接口、1个PS/2鼠标接口 |
| 音频 | line-in接口、line-out接口、Mic-in接口 |
| 声卡 | Realtek AL C887 audio |
| 电源 | 300W额定功率(可更换400W或500W以上冗余电源) |
| 机箱尺寸 | 427*480*177mm (宽*深*高) |
| 整机重量 | 约19.75公斤 |
| 系统支持 | Windows XP、Windows 7、Windows 8、Windows 10、Windows 2003、Windows 2008 |
