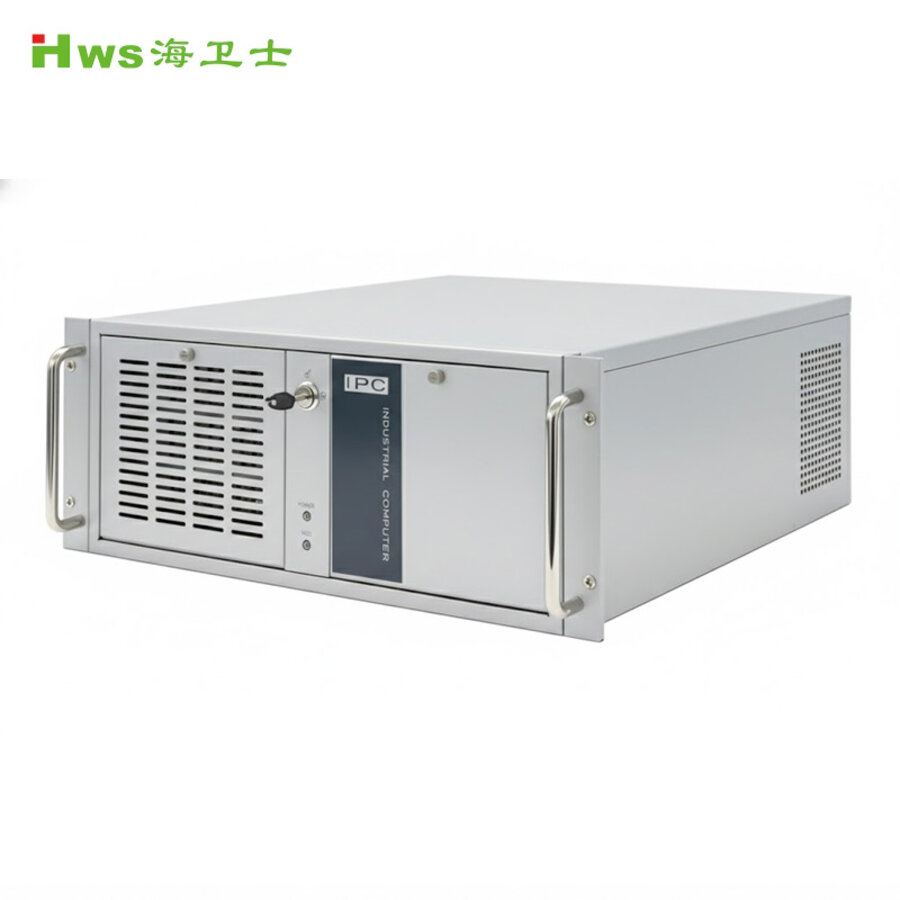

HW-S4BH81M5
4U上架式工控机
采用 Intel H81 芯片组，可通过灵活扩展接口适配多场景，广泛应用于工业自动化、数据采集、智能交通等行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 处理器。
2、2 个 DDR3 1066/1333/1600MHz DIMM 插槽，最大支持 16GB 内存。
3、配备双 VGA+HDMI 三显示接口，2 个 Realtek RTL8111E 千兆网口。
4、10 个 COM 接口（2 个 RS232/422/485、8 个 RS232）+1 个 LPT 并口，10 个 USB 口（8 个 USB2.0、2 个 USB3.0）。
5、1 个 SATAII+1 个 SATAIII+1 个 mSATA 存储接口，4-bit 双向 GPIO。
6、含 1 个 PCI-E x16 扩展插槽，300W 额定功率（可升级 400W/500W + 冗余电源）。
7、搭配 Realtek ALC662 声卡，兼容 Windows 7/8/10、Server 2003/2008、Linux 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M5 |
| 芯片组 | Intel H81芯片组 |
| CPU | 支持1150构架、支持Intel酷睿4代I3/I5/I7处理器 |
| 内存 | 2*240pin DDR3 1066/1333/1600MHz DIMM内存插槽、最大支持16G |
| 显示 | 2个VGA接口、1个HDMI |
| 硬盘 | 1个SATA II接口、1个SATA III接口、1个mSATA接口 |
| 网络 | 2个Realtek RTL8111E千兆网口 |
| 扩展 | 1个PCI-E*16插槽 |
| COM | 10个COM接口 (2个RS232/422/485、8个RS232) |
| USB | 8个USB2.0接口、2个USB3.0 |
| 并口 | 1个LPT接口 |
| GPIO | 4-bit Dl、4-bit D0 |

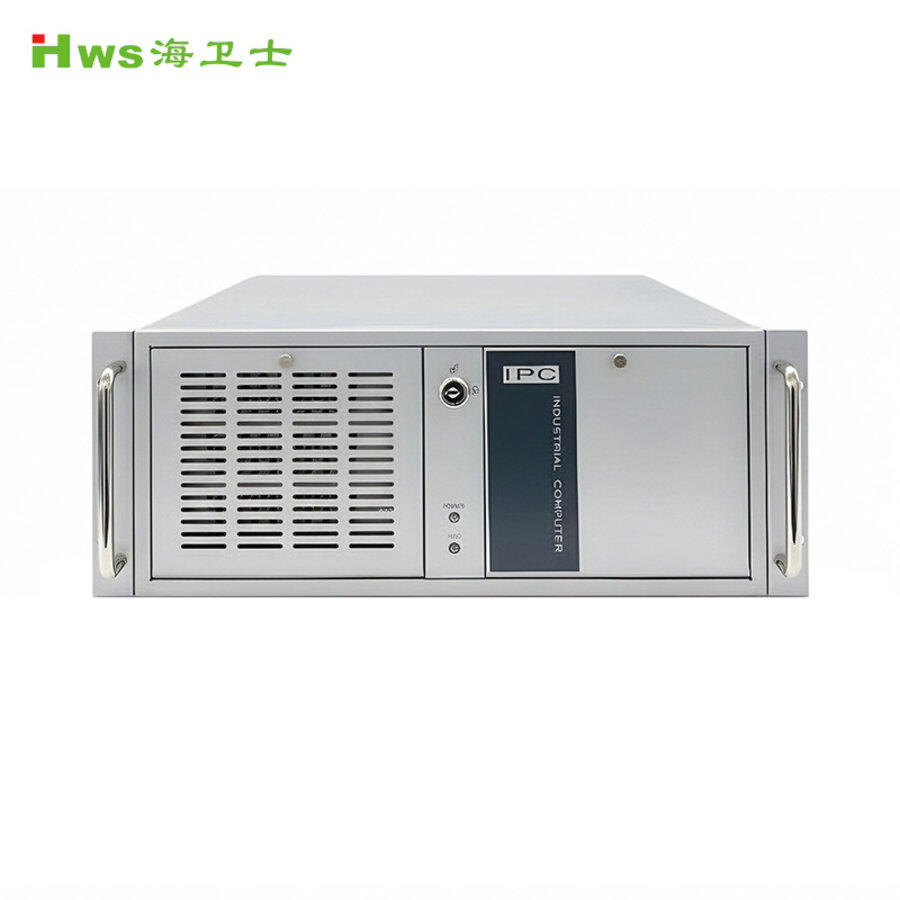

| 前面板I/O | 2个前置USB2.0接口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯、2个DVD光驱位 |

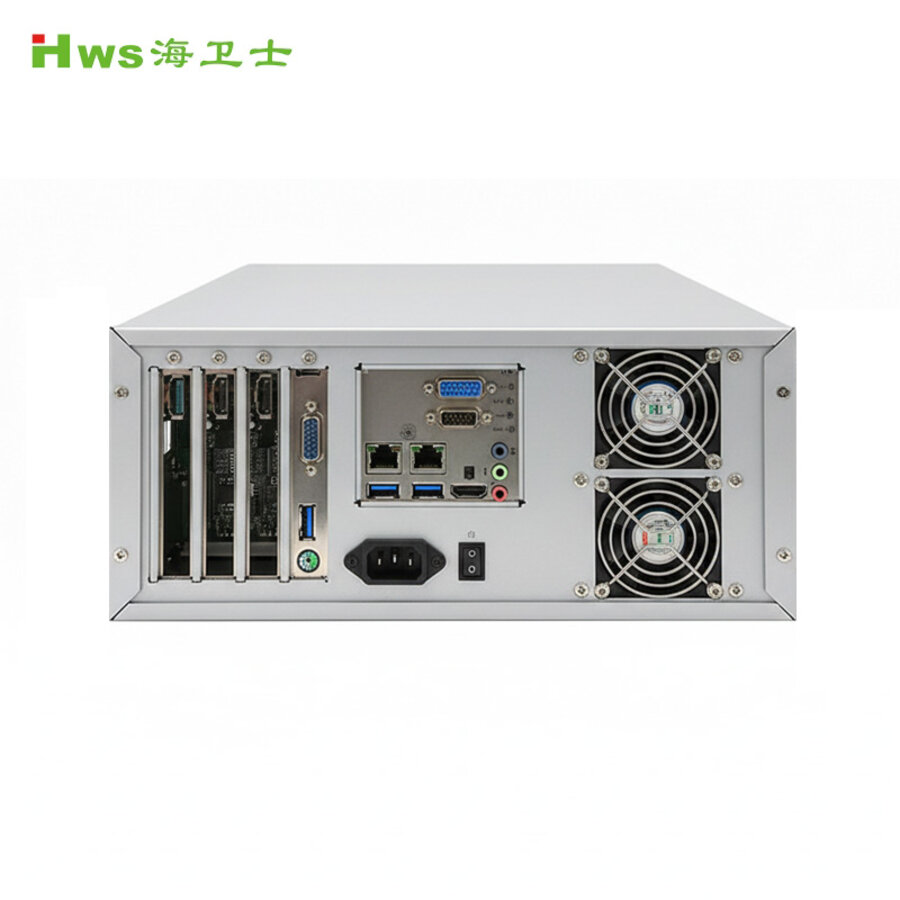

| 后面板I/O | 2个VGA接口、2个千兆网口、1个HDMI接口、1个串口、4个USB2.0接口、2个USB3.0接口、2个音频接口、1个PS/2接口 |
| 音频 | line-out接口、Mic-in接口 |
| 声卡 | Realtek ALC662 audio |
| 电源 | 300W额定功率(可更换400W或500W以上冗余电源) |
| 机箱尺寸 | 427(带耳朵480)*450*177mm(宽*深*高) |
| 整机重量 | 约19.75公斤 |
| 系统支持 | Windows 7、Windows 8、Windows 10、Windows 2003、Windows 2008、 Linux |
