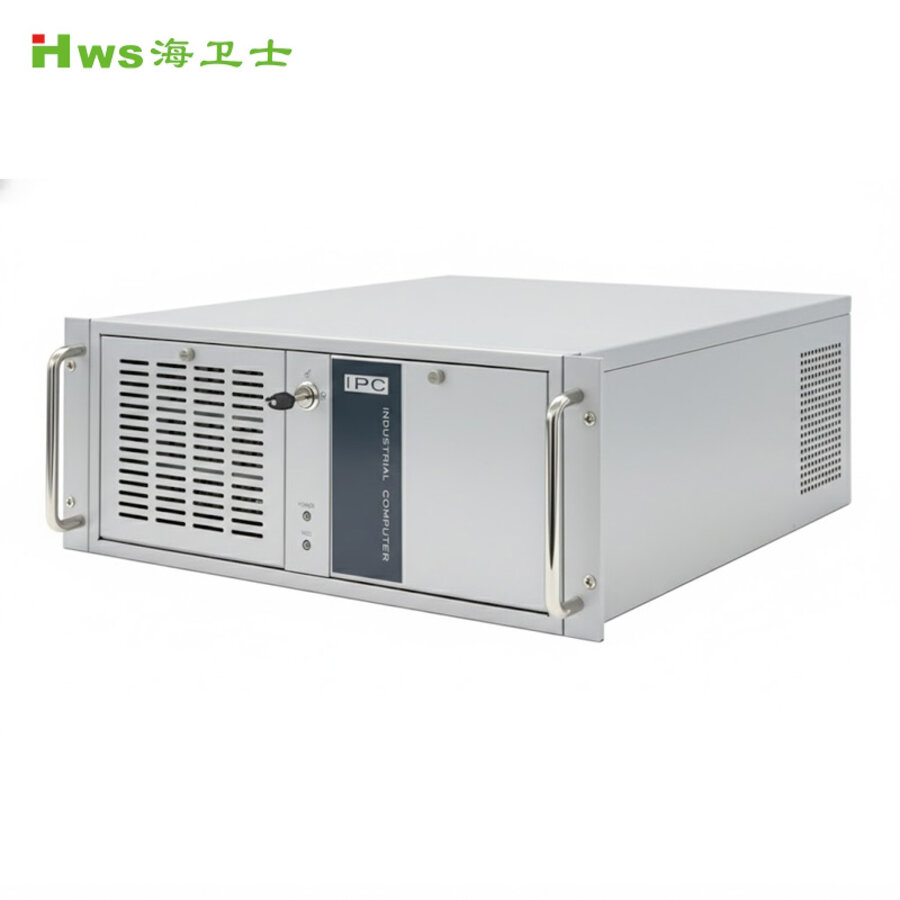

HW-S4BH81M3
4U上架式工控机
采用 Intel H81 芯片组，可通过丰富插槽与接口灵活扩展，广泛应用于工业自动化、数据采集、运动控制等多行业。
1、支持 Intel LGA1150 构架，兼容酷睿 4 代 i3/i5/i7 系列处理器。
2、2 个 DDR3 1333/1600MHz DIMM 插槽，最大支持 16GB 内存。
3、配备 VGA/DVI 双显示接口，2 个千兆网口。
4、6 个 COM 接口（1 个 RS232/485 可调）+1 个 LPT 并口，10 个 USB 口（2 个 USB3.0、8 个 USB2.0，含内部接头）。
5、1 个 SATAI+2 个 SATAII 存储接口，8-bit GPIO。
6、含 4 个 PCI+1 个 PCIe x16+1 个 PCIe x4+1 个 PCIe x1+1 个 Mini-PCIe 扩展插槽，300W 额定电源（可升级 550W 冗余电源）。
7、兼容 Windows 7/8.1/10、Ubuntu、Centos 等系统，适配多外设连接需求。
产品详情
下载专区
配置参数
| 型号 | HW-S4BH81M3 |
| 芯片组 | Intel H81芯片组 |
| CPU | LGA1150构架、Intel 酷睿 4代i3/i5/i7系列CPU |
| 内存 | 2*DDR3 1333/1600MHz DIMM、支持16GB内存 |
| 显示 | 1个DVI接口、1个VGA接口 |
| 硬盘 | 1个SATAI接口、2个SATA II接口 |
| 网络 | 2个千兆网口 |
| 扩展 | 1个PClex16插槽、1个PClex4插槽、1个PClex1插槽、4个PCI插槽、1个Min-PCle插槽 |
| COM | 6个COM接口(1个RS 232/485可调) |
| USB | 2个USB3.0接口、2个USB2.0接口、6个USB2.0(内部接头) |
| GPIO | 8-bit |
| 并口 | 1个LPT |
| 前面板I/O | 2*USB2.0、1*DVD光驱位、1个电源指示灯、1个电源指示灯、1个电源按钮 |

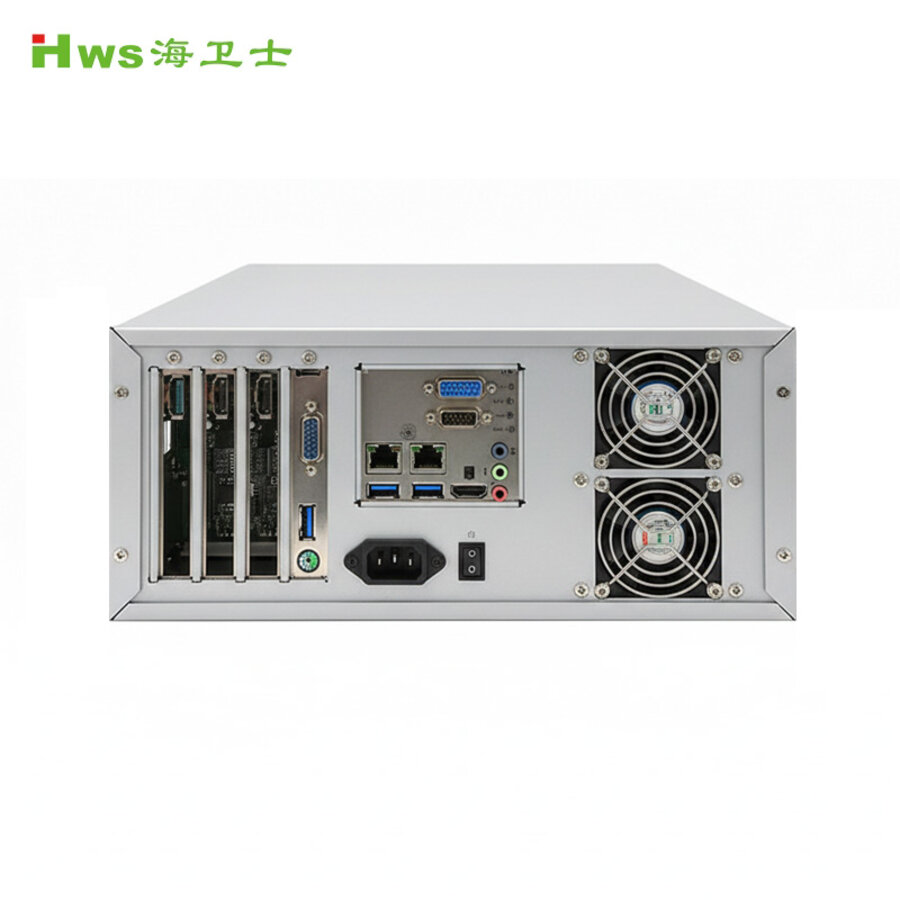

| 后面板I/O | 1*PS/2鼠标接口、1*PS/2键盘接口、1*DVI-1、1*VGA、6*C0M、2*千兆网口、6*USB2.0、2*USB3.0、3个音频接口、1*LPT、1*电源输入口 |
| 电源 | 300W额定电源(可更换550W冗余电源) |
| 机箱尺寸 | 430*471*176mm (宽*深*高) |
| 整机重量 | 约23Kg |
| 系统支持 | Window 7、 Windows 8.1、 Windows 10、Ubuntu、Centos等 |
