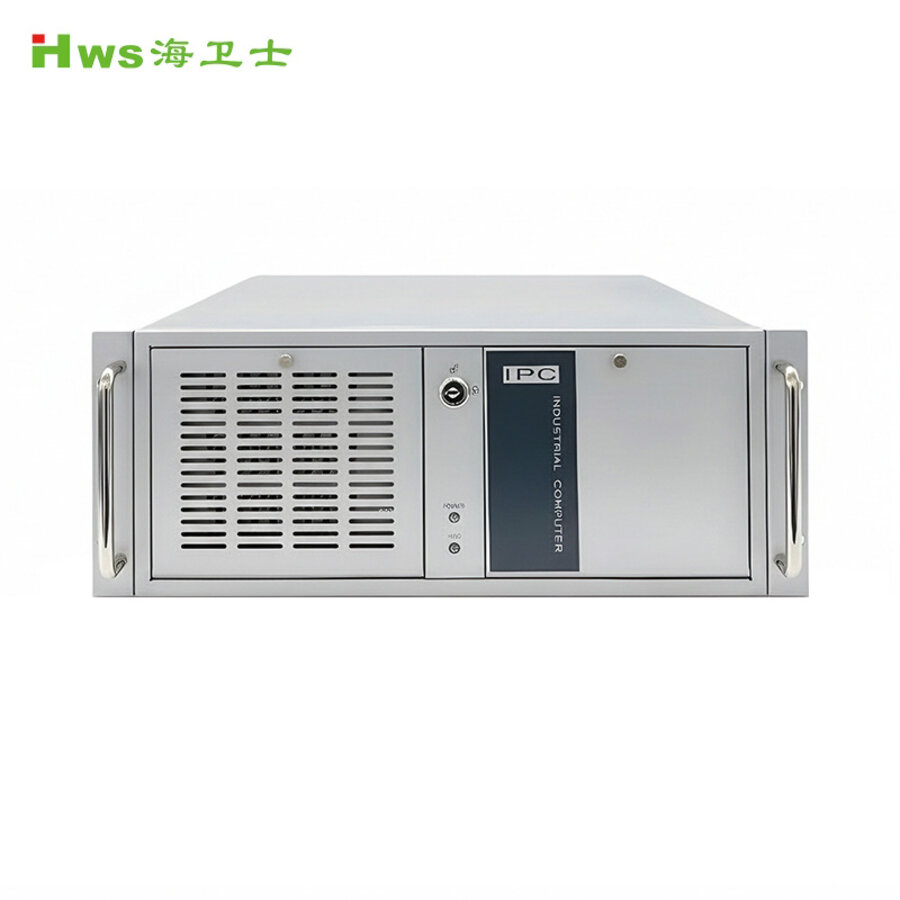

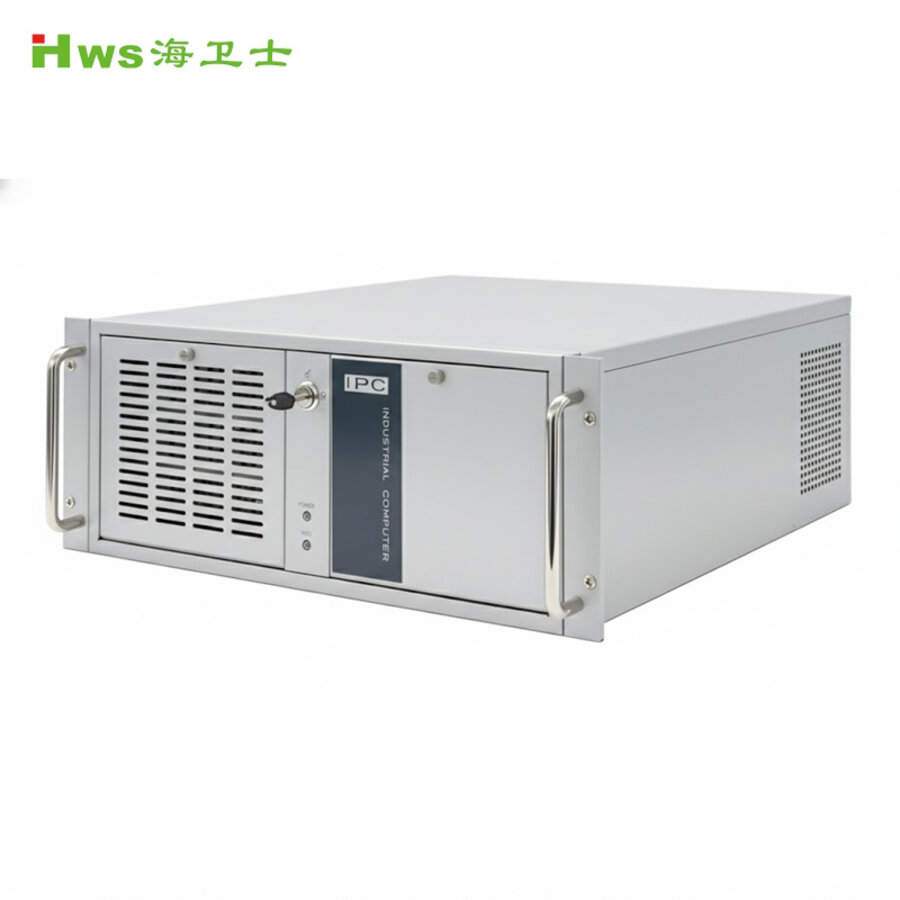

HW-S4BQ670M5
4U上架式工控机
采用 Intel Q670 芯片组，适配工业多场景，支持模块化扩展
1、兼容 LGA1700 构架 12/13 代酷睿处理器（TDP 达 125W）；
2、4 个 DDR4 3200MHz 插槽，至高支持 128GB 内存；
3、配备 DP+DVI-D+VGA 三显接口，满足多样输出；
4、4 个 SATA3.0+1 个 M.2 NVMe 接口，存储扩展高效；
5、3 个网口（2 个千兆 + 1 个 2.5G），15 个 USB 接口（含 10 个 USB3.0）；
6、6 个 COM 口（含 RS232/422/485 规格），PCIe 多规格插槽 + M.2 E-key，扩展灵活；
7、支持 Windows 10、Linux 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BQ670M5 |
| 芯片组 | Intel Q670芯片组 |
| CPU | LGA1700构架、支持英特尔 酷睿 12/13代I3/I5/I7/I9处理器、TDP支持高达125W |
| 内存 | 4个DDR4 UDIMM 3200MHz 内存插槽、可支持128G |
| 显示 | 1个DP、1个DVI-D、1个VGA |
| 硬盘 | 4个SATA3.0、1个M.2 M-key 2242/2280(支持PClex4 Gen4 NVMe/SATA SSD) |
| 网络 | 2个Inte|8千兆网口、1个Intel82.5G千兆网口 |
| 扩展 | 1个PClex16、1个PCI、2个PClex4、1个M.2 E-key 2230 (PCle+USB2.0、支持WIFl+蓝牙) |
| COM | 6个COM口全部需引出(1个RS232/422/485、1个RS232/485) |
| USB | 10个USB3.0(2个需引出)、5个USB2.0(2个需引出、1个内部垂直) |
| 前面板I/O | 2个前置USB2.0口、1个电源按键、1个复位键、1个电源指示灯、1个硬盘状态指示灯 |

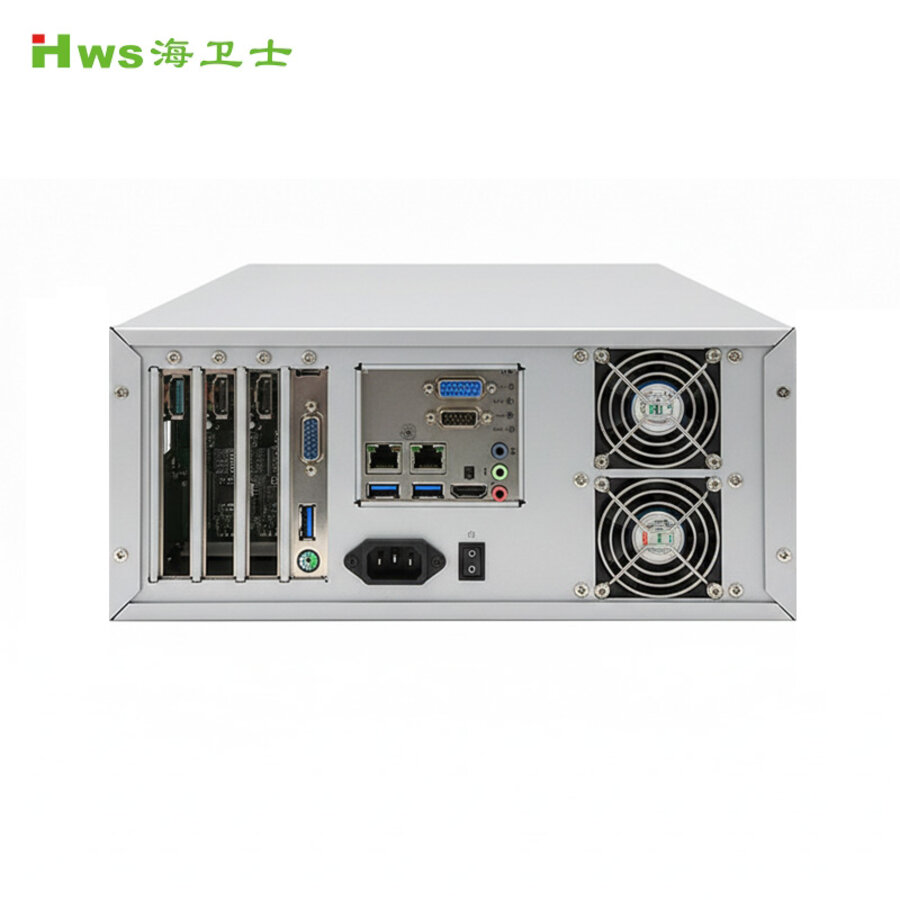

| 后面板I/O | 1个VGA、1个DVI-D、1个DP、4个USB2.0、8个USB3.0、3个RJ45、3个音频口、6个COM、1个电源接口、1个电源按钮 |
| 音频 | 3个音频口 |
| 声卡 | Realtek Audio HDA Codec |
| 电源 | 300W额定功率(可选550W冗余电源) |
| 机箱尺寸 | 427(483带耳朵)*480*177mm(宽*深*高) |
| 整机重量 | 约23KG |
| 系统支持 | Windows 10、 Linux |
