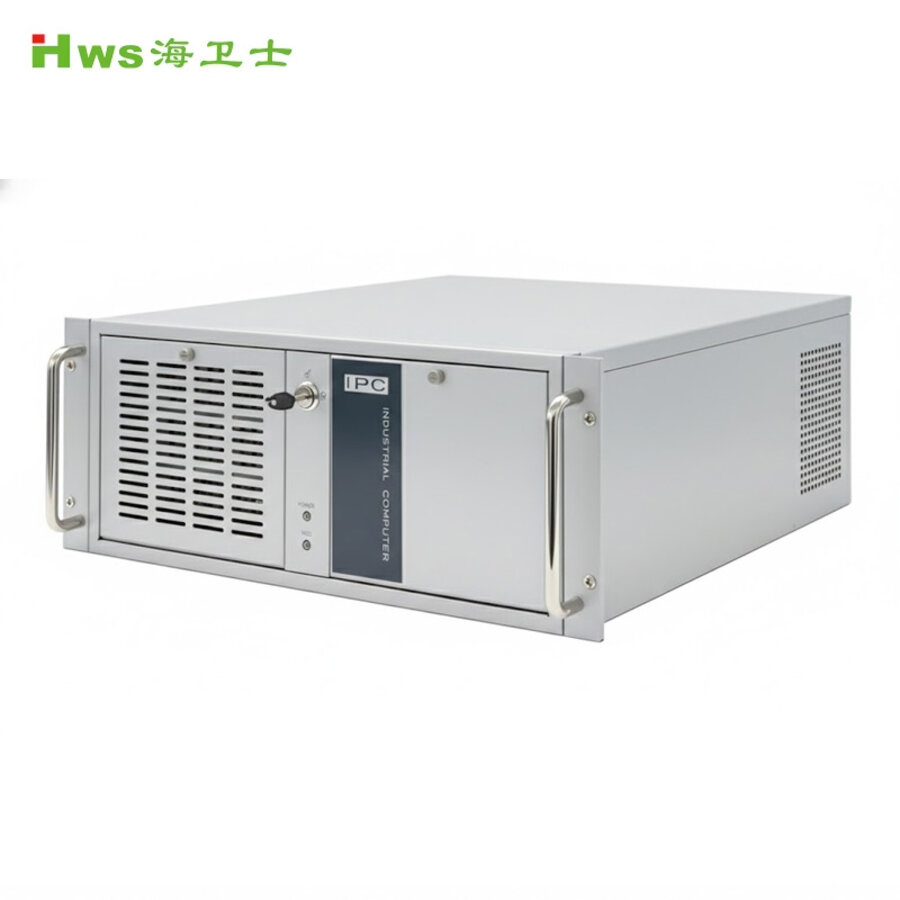

HW-S4BQ680E
4U上架式工控机
采用 Intel Q670E 芯片组，适配工业自动化等多场景，支持模块化扩展
1、兼容 LGA1700 构架 12/13 代酷睿处理器（Max TDP 125W）；
2、4 个 DDR5 4800MHz 插槽，至高支持 128GB 内存；
3、配备 VGA+HDMI+DP 三显接口，4 个 SATA3.0 接口（支持 RAID 0/1/5/10）；
4、2 个 Intel I225 2.5GbE 网口，传输高速稳定；
5、8 个 USB3.2 Gen2+4 个 USB2.0 接口，6 个 COM 口（2 个 RS232/422/485+4 个 RS232）；
6、含 PCIe 多规格插槽 + 2 个 M.2 M-key 接口，扩展能力强劲；
7、支持 Windows 10、Linux 系统。
产品详情
下载专区
配置参数
| 型号 | HW-S4BQ680E |
| 芯片组 | Intel Q670E芯片组 |
| CPU | LGA1700、支持酷睿12/13代i3/i5/i7/i9处理器、Max 125W |
| 内存 | 4个DDR5 4800MHz U-DIMMS内存插槽、高达128G |
| 显示 | 1个VGA、1个HDMI、1个DP |
| 硬盘 | 4个SATA 3.0 (RAID 0/1/5/10) |
| 网络 | 2个Intel I225 2.5GbE网口 |
| 扩展 | 2个PCleX16插槽(1个X16或2个X8信号)、4个PCleX4插槽、1个M.2 M-key 2280/22110、1个M.2 M-key 2242/2280 (与PCle Slot5共享信号) |
| COM | 2个RS232/422/485、4个RS232 |
| USB | 8个USB 3.2 Gen 2(外部)、2个USB 3.2 Gen 1(内部引出、可选)、2个USB2.0(内部引出)、1个USB2.0(垂直内部type-A) |

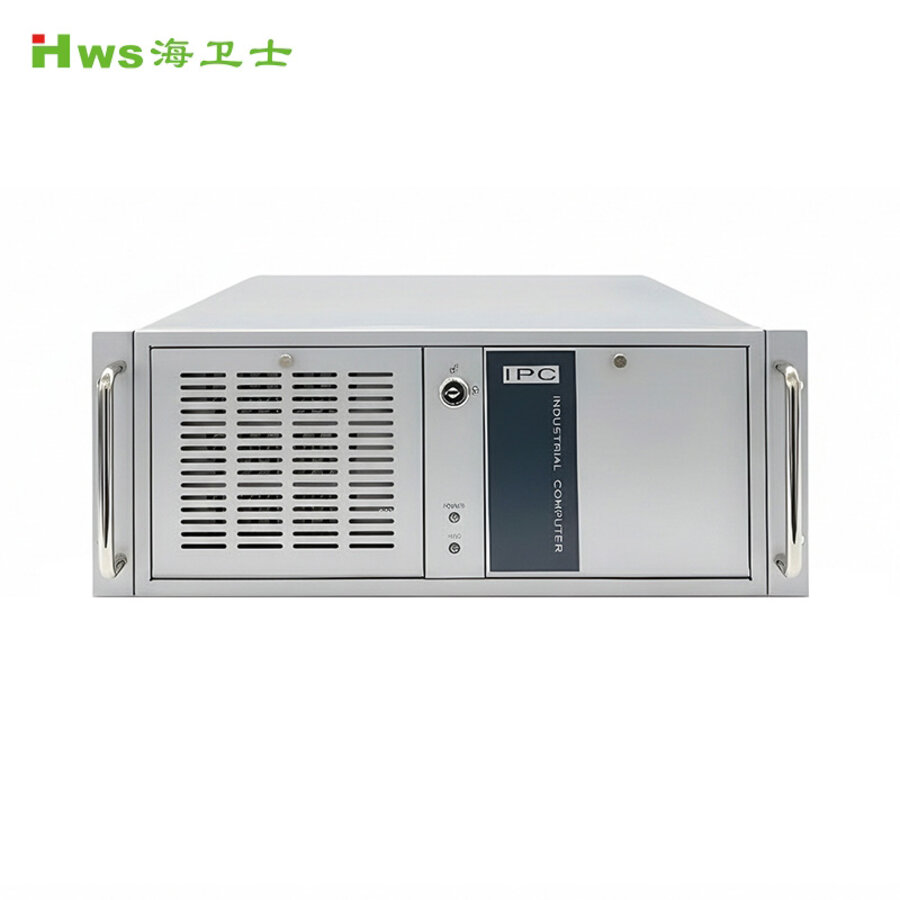

| 前面板I/O | 2个前置USB2.0口、1个电源按键、1个光驱位、1个电源指示灯、1个硬盘状态指示灯 |

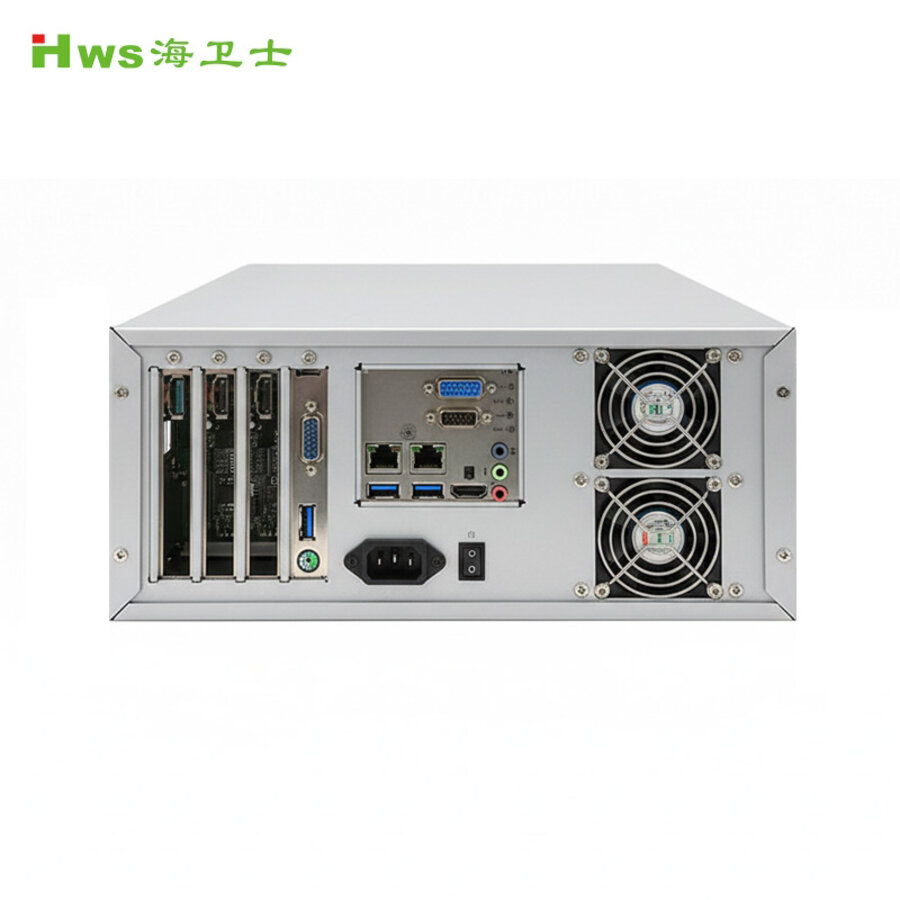

| 后面板I/O | 1个DP、1个HDMI、1个VGA、6个COM、4个InteI2.5G网口、8个USB3.2 Gen2、1个line-out、1个mic、1个并口、1个电源输入口 |
| 音频 | 3个音频口 |
| 声卡 | ------------------------------- |
| 电源 | 300W额定功率(可更换550W或以上电源) |
| 机箱尺寸 | 430 (481.6带耳朵)*470*176mm (宽*深*高) |
| 整机重量 | 约23KG |
| 系统支持 | Windows 10、 Linux |
