HW-QR8265UM1
板载酷睿嵌入式工控机
HW-QR8265UM1搭载 Intel® Core™ i5-8265U 处理器的强固型嵌入式工控机。其核心优势在于极富弹性的 I/O 配置，拥有 6 个 COM 口、双千兆 Intel 网口及 8 路 GPIO，并支持 VGA+HDMI+LVDS 三显输出。产品设计紧凑且功耗极低（15W），支持高速 NVMe 存储与多种 PCIe 扩展，是工业自动化、智能物流、边缘 AI 节点及信息自助设备的理想硬件平台。
1、搭载第八代 Intel Core i5-8265U 处理器（四核，主频 1.6GHz），平衡了处理能力与功耗（TDP 仅 15W），支持长时间稳定运行
2、拥有 6 个 COM 口（支持 RS232/485），满足多种工业外设连接需求；支持 VGA、HDMI 和 LVDS 三种显示接口，适应不同类型的工业显示屏；配备 2 个 Intel 原装千兆网卡（GBE LAN），保障网络传输的稳定与可靠。
3、支持 NVMe 高速 SSD（M.2 M-KEY）及 SATAIII；提供 mini PCIe 和 M.2 E-KEY 扩展位，并拥有一个 PCIe x16 插槽（金手指形式），扩展灵活性极高。
4、具备 4 进 4 出 GPIO 接口，并设有专用的电源按键接线盒接口，方便集成到工业机柜中。
产品详情
下载专区
配置参数
| CPU | intel⑧Corei5-8265U,四核，主频1.6GHz,TDP15W |
| 内存 | 1个DDR4 non-ECC SO DIMM 2133/2400MHz, 支持16G |
| 显示 | 1个VGA口，1个HDMID,1个LVDS接头 |
| 硬盘 | 1个SATAIII、1个全高MSATA、1个M.2(NGFF)M-KEY (PCIE 4X/SATA,默认为PCIE 4X NVMe SSD,2242/2280) |
| 网络 | 2*Intel GBE LAN Chip(10/100/1000 Mbps,RJ45) |
| 扩展 | 1个mini PCle、1个M.2 E-KEY 2230、1个PCle×16金手指 |
| COM | 6个COM□(2个RS232/485) |
| USB | 4个USB3.0(TYPE-A)、2个USB2.0(TYPE-A)、 2个USB2.0(Header与M.2 E-KEY共信号)、 2个USB2.0(Wafer) |
| GPIO | 4进4出GPIO |
| 前面板I/O | 1个GPIO口、line-out、Mic in、1个COM、2个USB2.0、 1个电源按钮、1个复位按钮、1个硬盘指示灯、1个电源指示灯 |

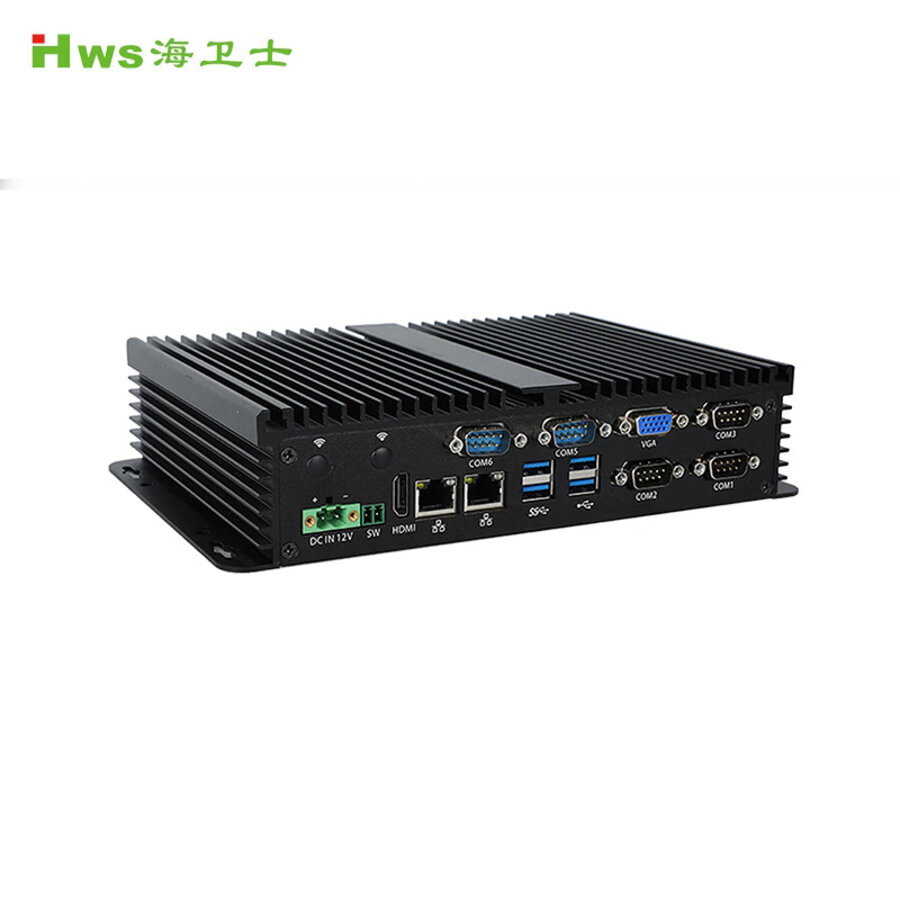

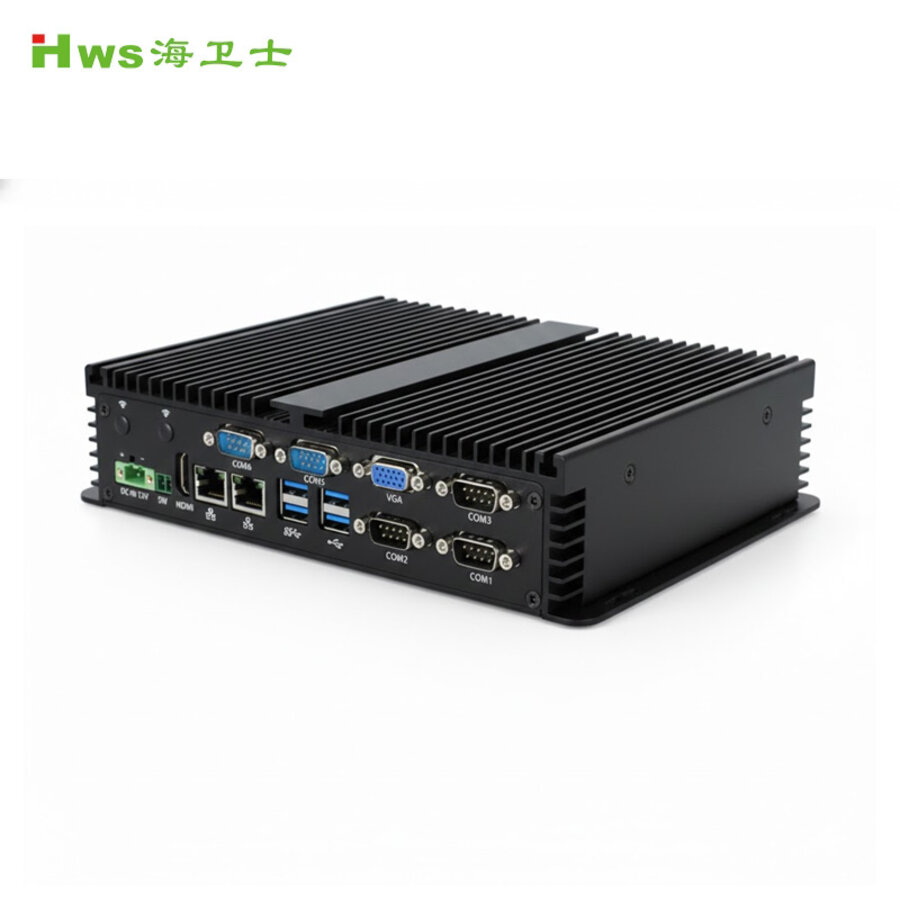

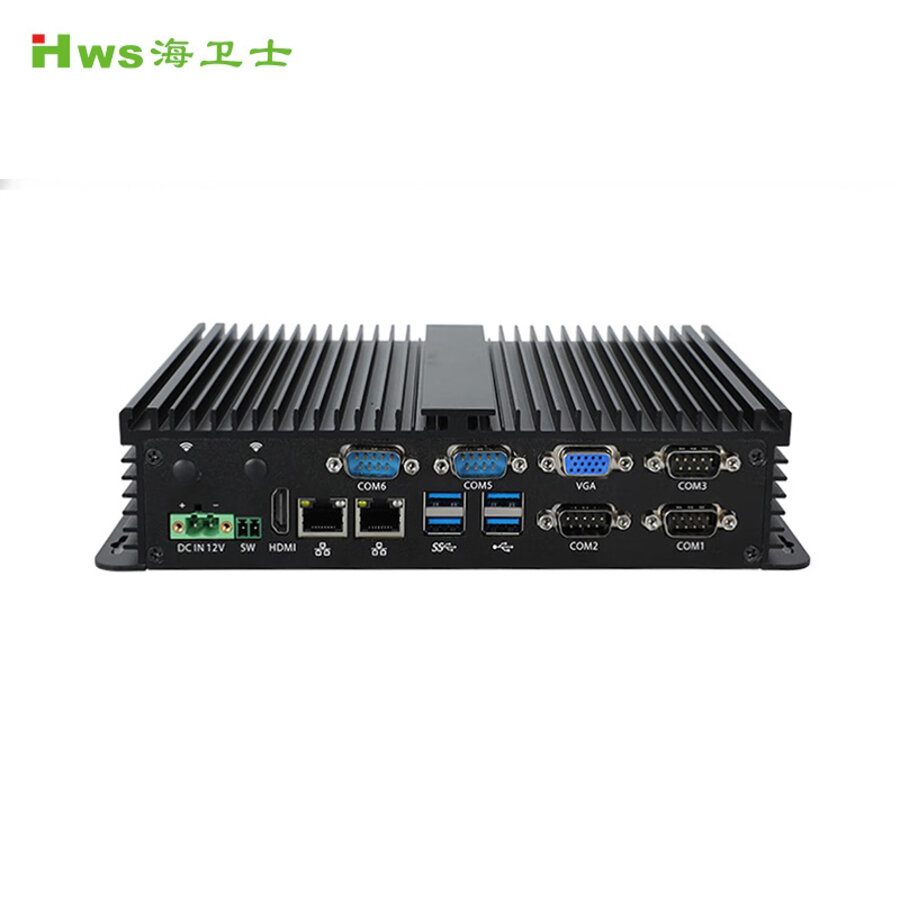

| 后面板I/O | 1个2PIN DC IN、1个2PIN 3.5MM电源按钮接线盒、 1个HDMI、2个网口、4个USB3.0、1个VGA、5个COM口、 2个WIFI半破口 |
| 音频 | Line-out接口，Mic-in接口 |
| 电源 | DC IN 12V |
| 机箱尺寸 | 214(带耳朵236)*156*52mm(宽*深*高) |
| 系统支持 | Windows 10,Linux |
