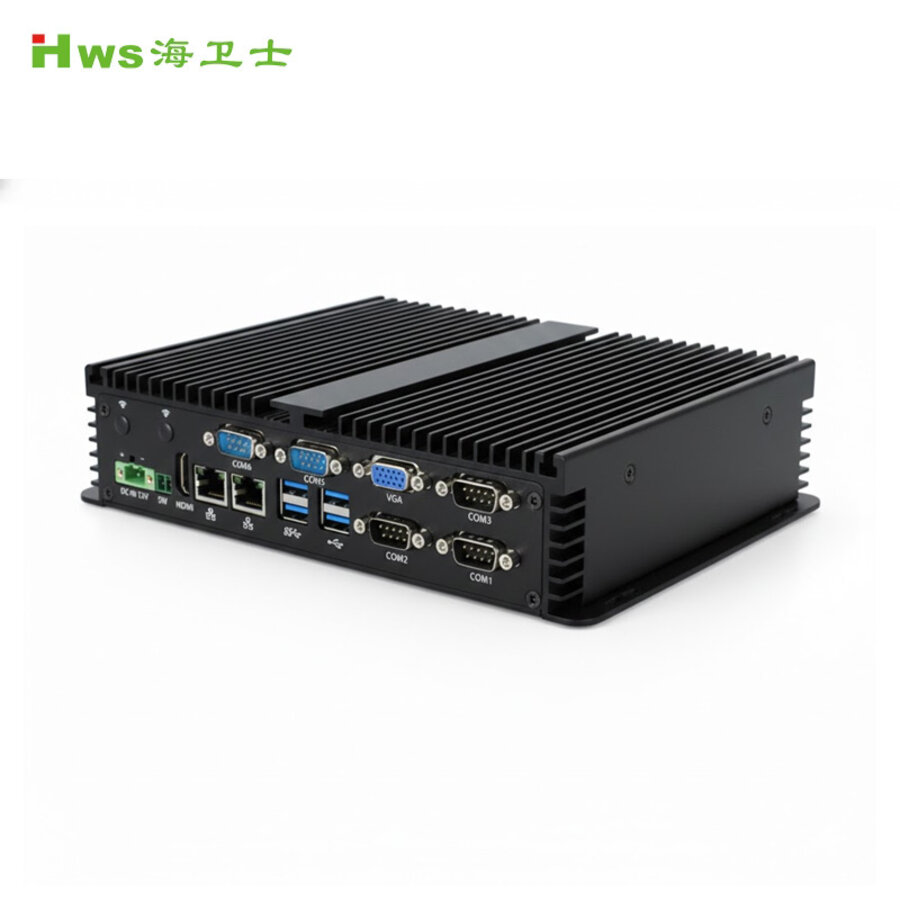

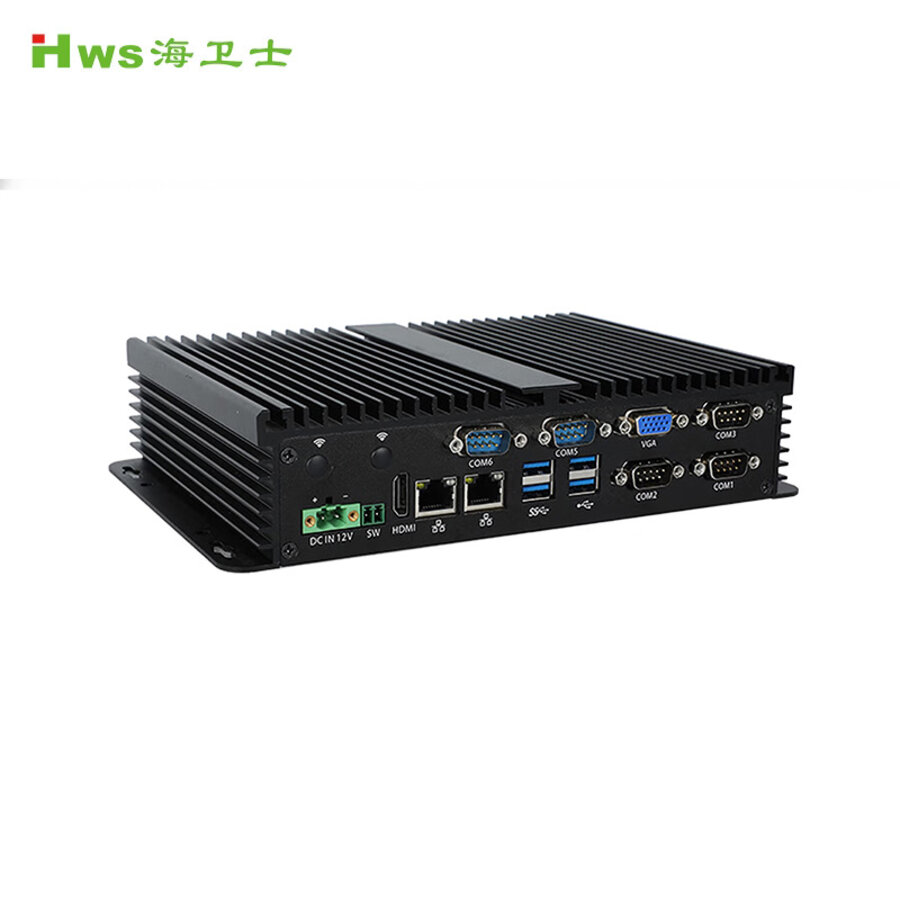

HW-QR1135M2
板载酷睿嵌入式工控机
HW-QR1135M2是一款专为自动化控制、边缘计算及智慧交通设计的紧凑型工业主机。其核心搭载 Intel® 11代 Tiger Lake 处理器，在低功耗下提供卓越的运算性能。整机采用高度集成的工业设计，最大的亮点在于其极致的接口密度——内置 6个 COM 口、双千兆网口及多达 6个 USB 接口，并预留了 PCIe x16 金手指，满足用户对高性能扩展的需求。此外，该产品深度适配国产操作系统，是工业物联网及高可靠性应用环境下的理想硬件选择。
1、提供 i5-1135G7 到 i7-1195G7 的多种配置选择。主频最高可达 2.9GHz，采用四核架构，能够处理复杂的边缘计算或视觉识别任务。
2、拥有多达 6个COM口（支持 RS232/485），非常适合连接各类传感器、PLC 或旧式工业设备。
3、具备 Mini PCIe、M.2（多种规格）以及一个 PCIe x16 扩展槽，支持加装独立显卡、采集卡或 AI 加速模块。
4、配备 双Intel千兆网口，确保数据传输的稳定性和冗余。支持 8路 GPIO，便于实现开关量控制。
5、多显示输出： 同时具备 VGA、HDMI 和 LVDS 接口，适配从老式显示器到现代高清屏幕，甚至是嵌入式液晶面板。
产品详情
下载专区
配置参数
| CPU | 版本1:Intel⁸Core"15-1135G7,四核，主频2.4GHz 版本2:Intel⁸Core"17-1165G7,四核，主频2.8GHz 版本3:Intel⁶Core"7-1195G7,四核，主频2.9GHz |
| 内存 | 1个DDR43200MHz non-ECC SO-DIMM, 支持至高32GB |
| 显示 | 1个VGA接口，1个HDMI接口，1个LVDS接头 |
| 硬盘 | 1个SATA 3.0 |
| 网络 | 2个Intel®千兆网口 |
| 扩展 | 1个mini PCle、1个mini SATA、1个M.2E-key 2230、 1个M.2 M-key 2242/2280、1个PCle×16金手指(1*PCle×16+2*PCle) |
| COM | 6个COMO(2个RS232/485、4个RS232) |
| USB | 4个USB3.0(TYPE-A,后IO)、 2个USB2.0(TYPE-A,前IO) |
| GPIO | 8路GPIO |
| 前面板I/O | 1个GPIO口、1个line-out、1个mic、1个COM□、 2个USB2.0、1个电源按钮、1个复位键 |

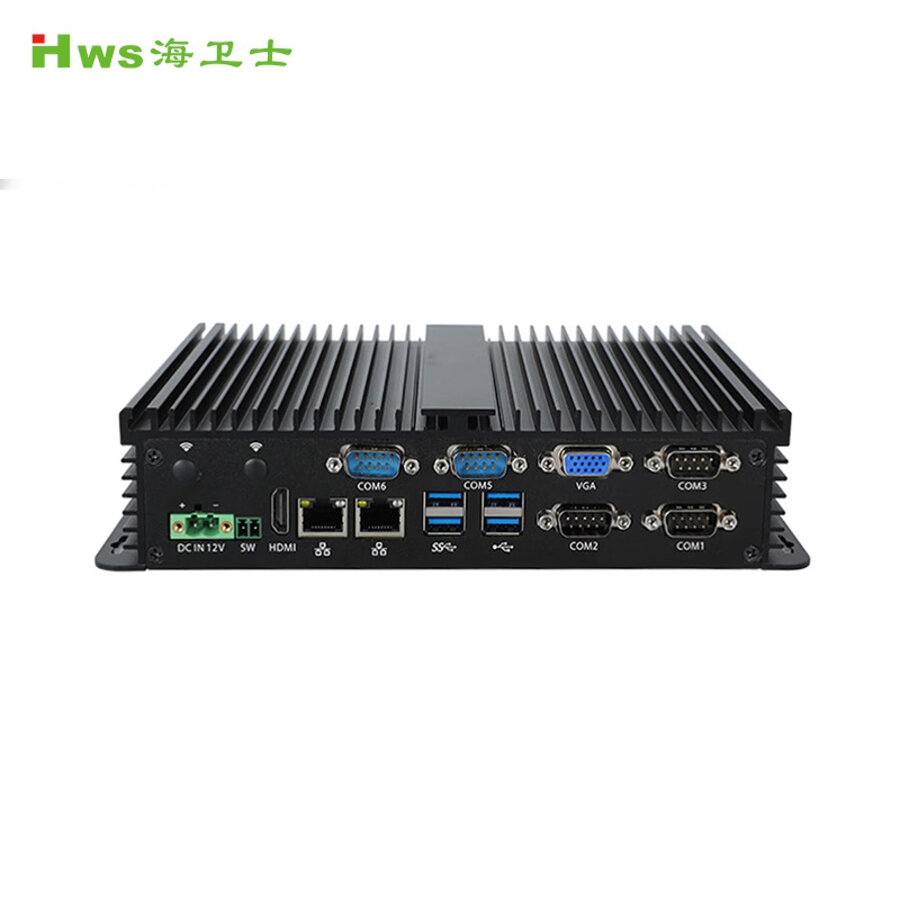

| 后面板I/O | 1个DC IN、1个2P 3.5mm电源按钮接线盒、1个HDMI、 2个网口、4个USB3.0、1个VGA、5个COM□ |
| 音频 | Line-out接口， Mic-in接口 |
| 电源 | DC IN 12V |
| 机箱尺寸 | 268(带耳朵293.8)*156*55mm |
| 整机重量 | 约2.7kg |
| 系统支持 | Windows10、Windows server 2016、银河麒麟V10SP1、 中标麒麟、ubuntu18.04、Deepin23、Centos7.5 |
